Descrizione

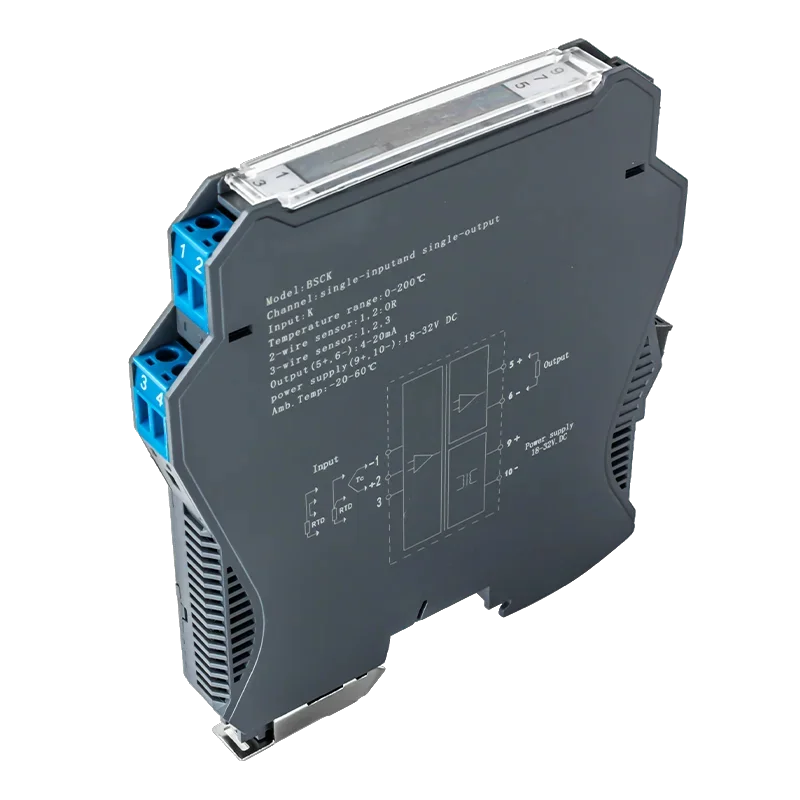

Vysoko presný prevodník teplotného signálu pre termočlánky (K, E, S, B, J, T, R, N) a odporové snímače (Pt100, Cu50, Cu100). Zariadenie prevádza teplotný signál na štandardný prúdový alebo napäťový výstup (420 mA / 010 V) a zaisťuje galvanické oddelenie medzi vstupom, výstupom a napájaním. Vhodné pre priemyselné riadenie, meranie a automatizáciu.
Technické špecifikácie
Vstupný signál: Termočlánok K, E, S, B, J, T, R, N / odporový snímač Pt100, Cu50 (podľa varianty)
Výstupný signál: 4-20 mA, 0-10 V, 0-5 V, 0-10 mA, 0-20 mA (programovateľné) (podľa varianty)
Izolácia: 3 cestná vstup/výstup/napájanie
Napájanie: DC 24 V ± 10 %
Spotreba prúdu: 70 mA (1 vstup / 1 výstup), 100 mA (2 vstupy / 2 výstupy)
Presnosť: ± 0,2 % z plného rozsahu (voliteľne až 0,1 %)
Teplotný drift: 0,005 % FS/°C (20 °C ~ +55 °C)
Izolačné napätie: 1500 V AC / 1 min
Izolačný odpor: 100 M (medzi vstupom, výstupom a napájaním)
Pracovná teplota a vlhkosť: 20 °C ~ +55 °C, RH 80 %
Rozmery:
1 In 1 Out, 1 In 2 Out: 12,5 × 110 × 118,9 mm
1 In 4 Out, 1 In 4 Out, 2 In 2 Out: 17,7 × 110 × 118,9 mm
Hmotnosť: 0.3kg
Montáž: 35 mm DIN lišta
Kryt: ABS plast
Certifikácia: CE, FCC, RoHS, Súlad s GB/T 18268 (IEC 61326-1)
Funkcie a vlastnosti
Podpora termočlánkov aj odporových snímačov (RTD)
Programovateľný rozsah vstupu a výstupu
Trojcestná galvanická izolácia zaručujúca stabilitu merania
Rýchla odozva (cca 0,3 s) a vysoká presnosť signálu
Digitálne, plne inteligentné riadenie a vysoká odolnosť voči rušeniu
LED indikácia stavu: PWR (zelená), ALM (červená preťaženie alebo chyba vstupu)
Montáž na štandardnú DIN lištu 35 mm
Ideálne pre
Riadiace systémy PLC a DCS
Priemyselné meranie a automatizáciu
Monitorovanie teploty v laboratóriách a výrobných procesoch
Aplikačná integrácia s galvanickým oddelením signálov
Obsah balenia
1× prevodník teplotného signálu
Varianty
1 In 1 Out
1 In 2 Out
2 In 2 Out
Prečo zvoliť tento produkt
Vysoká presnosť a stabilita merania
Galvanické oddelenie pre zvýšenie bezpečnosti systému
Jednoduchá montáž a konfigurácia
Kompatibilita so širokou škálou snímačov a priemyselných systémov
