Name: SMD elektrolit kondenztor-Spedizione veloce
SKU: 4025457
Availability: InStock

Descrizione

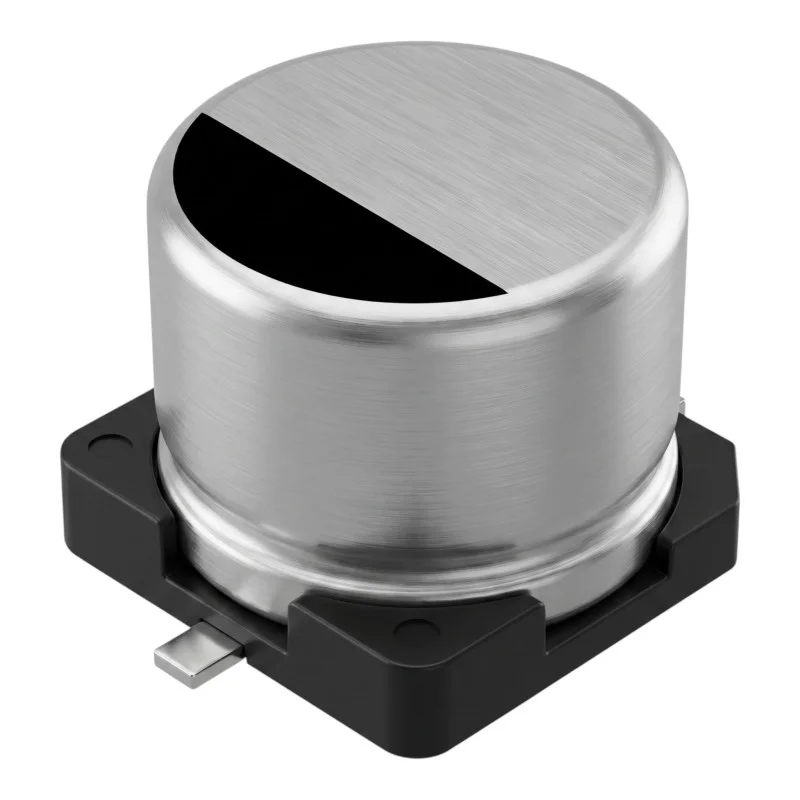

Az SMD alumínium elektrolit kondenzátor egy passzív elektronikai alkatrész, amelyet nyomtatott áramköri lapokra (NYÁK) történő felszerelésre terveztek. Szűrésre, simításra, blokkolásra vagy elektromos töltés felhalmozására szolgál az elektronikus áramkörökben. A kínálat több változatot tartalmaz, amelyek kapacitásban, névleges feszültségben és tokozásméretben térnek el egymástól.

Műszaki specifikációk

Alkatrész típusa: alumínium elektrolit kondenzátor.

Kivitel: SMD (felületszerelt technológia).

Kialakítás: polarizált elektrolit kondenzátor.

Jelleg: fix kondenzátor, az adott változatnak megfelelő kapacitással.

Változatok: különböző kapacitások, névleges feszültségek és tokozásméretek.

Felhasználás: általános célú elektronikus áramkörök.

Értékesítési egység: 1 db.

Funkciók és jellemzők

Nyomtatott áramköri lapokra történő forrasztásra tervezve, felületszerelt technológiával.

Alkalmas elektronikus eszközök tápegység-, szűrő- és jeláramköreiben való használatra.

A polarizált kialakítás megköveteli a helyes polaritás betartását a csatlakoztatáskor.

A megfelelő változat kiválasztását a szükséges kapacitás, a névleges feszültség és a NYÁK-on rendelkezésre álló hely alapján kell elvégezni.

Ideális az alábbiakhoz

Elektronikus berendezések javítása.

Elektronikus áramkörök fejlesztése és építése.

Tápegység-áramkörök szűrő és simító részei.

SMD alkatrészeket tartalmazó nyomtatott áramköri lapok szervizelése.

Passzív elektronikai alkatrészek készletének feltöltése.

A csomag tartalma

1 db SMD alumínium elektrolit kondenzátor a kiválasztott változatban.

Miért válassza ezt a terméket?

Az 1 darabos értékesítés lehetővé teszi a szervizeléshez vagy gyártáshoz szükséges pontos mennyiség megvásárlását.

Az SMD kivitel ideális a modern, felületszerelt technológiájú nyomtatott áramköri lapokhoz.

A többféle változat elérhetősége lehetővé teszi az áramkör elektromos és méretbeli követelményeinek megfelelő alkatrész kiválasztását.

Az alumínium elektrolit kondenzátor olyan áramkörökhöz alkalmas, ahol polarizált kapacitív alkatrészre van szükség.

Telepítési és üzemeltetési utasítások

Szerelés előtt ellenőrizze a kiválasztott változat kapacitását, névleges feszültségét, tokozásméretét és polaritását.

A kondenzátort a nyomtatott áramköri lap megfelelő SMD padjeire forrassza.

Beültetéskor ügyeljen az alkatrészen és a nyomtatott áramköri lapon jelölt polaritás betartására.

A kiválasztott változat névleges feszültségét nem szabad túllépni.

A beszerelés az elektronikai alkatrészek szakszerű kezelését és megfelelő forrasztóberendezést igényel.

Biztonsági figyelmeztetések

A helytelen polaritás, a névleges feszültség túllépése vagy a hibás csatlakoztatás az alkatrész károsodásához, rövidzárlathoz, túlmelegedéshez vagy a berendezés károsodásához vezethet.

Ne ültessen be és ne cseréljen kondenzátort feszültség alatt lévő berendezésben.

Kezelés előtt ellenőrizze, hogy az áramkörben lévő kondenzátorok ki vannak-e sütve.

A veszélyes feszültségű áramkörökben történő alkalmazás szakszerű szerelést és az elektromos berendezésekkel való munkavégzésre vonatkozó biztonsági szabályok betartását igényli.

Kapacitás Kondenzátor mérete Feszültség

1500 µF	10 × 10 mm	2.5 V
220 µF	6.3 × 6.9 mm	4 V
470 µF	6 × 6 mm	6 V
22 µF	4 × 5.5 mm	6.3 V
35 µF	4 × 5.5 mm	6.3 V
47 µF	5 × 5.5 mm	6.3 V
100 µF	6.3 × 5.4 mm	6.3 V
220 µF	6.3 × 6 mm	6.3 V
330 µF	6.3 × 7 mm	6.3 V
470 µF	6 × 7 mm	6.3 V
1000 µF	10 × 10 mm	6.3 V
22 µF	6 × 5.4 mm	10 V
33 µF	4 × 5 mm	10 V
47 µF	5 × 5 mm	10 V
100 µF	6 × 5 mm	10 V
220 µF	6 × 5 mm	10 V
330 µF	6.3 × 7 mm	10 V
470 µF	8 × 10 mm	10 V
680 µF	10 × 10 mm	10 V
1000 µF	10 × 10.5 mm	10 V
2.2 µF	4 × 4 mm	16 V
4.7 µF	4 × 5 mm	16 V
10 µF	4 × 5 mm	16 V
22 µF	6 × 4.4 mm	16 V
33 µF	5 × 5 mm	16 V
47 µF	6 × 5 mm	16 V
100 µF	6 × 5 mm	16 V
220 µF	6.3 × 7 mm	16 V
330 µF	8 × 10 mm	16 V
470 µF	8 × 10 mm	16 V
3.3 µF	4 × 5 mm	25 V
4.7 µF	4 × 5 mm	25 V
10 µF	4 × 5 mm	25 V
22 µF	4 × 5 mm	25 V
33 µF	5 × 5 mm	25 V
47 µF	6 × 5 mm	25 V
100 µF	6 × 7 mm	25 V
220 µF	8 × 10 mm	25 V
330 µF	8 × 10 mm	25 V
470 µF	10 × 10 mm	25 V
1 µF	4 × 5 mm	35 V
2.2 µF	4 × 5 mm	35 V
3.3 µF	4 × 5 mm	35 V
4.7 µF	4 × 5 mm	35 V
10 µF	5 × 5 mm	35 V
22 µF	6 × 5 mm	35 V
33 µF	6 × 5 mm	35 V
47 µF	6 × 5 mm	35 V
100 µF	6.3 × 7 mm	35 V
150 µF	8 × 10 mm	35 V
220 µF	8 × 10 mm	35 V
0.1 µF	4 × 5 mm	50 V
0.47 µF	4 × 5 mm	50 V
1 µF	4 × 5 mm	50 V
2.2 µF	4 × 5 mm	50 V
3.3 µF	4 × 5 mm	50 V
4.7 µF	5 × 5 mm	50 V
10 µF	6 × 5 mm	50 V
22 µF	6 × 5 mm	50 V
33 µF	6.3 × 7.7 mm	50 V
47 µF	6.3 × 7.7 mm	50 V
100 µF	8 × 10 mm	50 V
220 µF	10 × 10 mm	50 V
22 µF	6.3 × 7.7 mm	63 V
47 µF	8 × 10 mm	63 V
100 µF	10 × 10 mm	63 V
10 µF	8 × 7 mm	100 V
22 µF	8 × 10 mm	100 V
33 µF	10 × 10 mm	100 V
47 µF	10 × 10 mm	100 V
