Descrizione

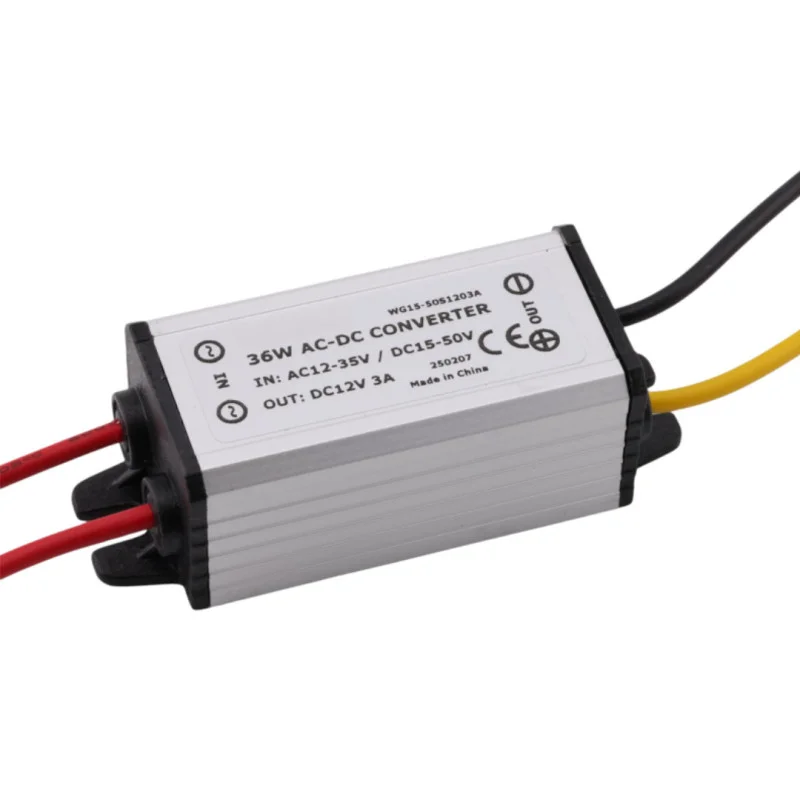

Der Spannungswandler dient zur Umwandlung einer Niederspannungs-Wechselstromversorgung in einen stabilisierten Gleichstromausgang von 12 V DC. Er ist für die Stromversorgung von Geräten bestimmt, die eine Gleichspannung von 12 V in Installationen benötigen, in denen eine Eingangsspannung von 12-35 V AC zur Verfügung steht. Das Metallgehäuse mit der Schutzart IP68 ermöglicht den Einsatz in Umgebungen mit erhöhten Anforderungen an die Feuchtigkeits- und Staubbeständigkeit.
Technische Spezifikationen
Gerätetyp: AC/DC Spannungswandler
Eingangsspannung: 12-35 V AC
Ausgangsspannung: 12 V DC
Maximaler Ausgangsstrom: 3 A
Ausgangsleistung: 36 W
Wirkungsgrad: 88 %
Leerlaufstromaufnahme: max. 20 mA
Schutzart: IP68
Betriebstemperatur: -40 bis +80 °C
Umgebungsfeuchtigkeit: 0 bis 95 %
Abmessungen: 65 x 25 x 20 mm
Gewicht: 50 g
Zertifizierung: CE, RoHS
Funktionen und Eigenschaften
Umwandlung der Eingangswechselspannung in eine Ausgangsgleichspannung von 12 V DC.
Integrierter Überlastschutz.
Integrierter Überspannungsschutz.
Integrierter Überhitzungsschutz.
Integrierter Kurzschlussschutz.
Aluminiumgehäuse mit Rippen zur Wärmeableitung.
Vergossene Ausführung, geeignet für Installationen mit der Anforderung an erhöhte Wasser- und Staubbeständigkeit.
Anschluss über herausgeführte Kabel.
Ideal für
Stromversorgung von 12V DC Geräten aus einer 12-35 V AC Quelle.
Niederspannungs-Elektroinstallationen mit der Anforderung an einen stabilisierten Gleichstromausgang.
Technische Anwendungen in Umgebungen mit erhöhter Feuchtigkeit oder Staubbelastung.
Einbau in Geräte, Verteiler und Systeme mit begrenztem Installationsraum.
Packungsinhalt
Spannungswandler mit herausgeführten Anschlusskabeln.
Warum dieses Produkt wählen
Ermöglicht die Umwandlung einer Niederspannungs-AC-Versorgung in einen 12 V DC Ausgang.
Verfügt über die genannten Schutzfunktionen gegen Überlast, Überspannung, Überhitzung und Kurzschluss.
Die Schutzart IP68 unterstützt den Einsatz unter anspruchsvolleren Installationsbedingungen.
Das gerippte Metallgehäuse hilft bei der Wärmeableitung aus dem Wandler.
Kompakte Abmessungen erleichtern den Einbau in technische Geräte.
Hinweise zu Installation und Betrieb
Überprüfen Sie vor dem Anschluss die Übereinstimmung der Eingangsspannung mit der Spezifikation des Wandlers.
Beachten Sie die richtige Polarität der Ausgangsgleichspannung.
Die Ausgangslast darf den angegebenen maximalen Strom und die Leistung nicht überschreiten.
Installieren Sie den Wandler so, dass er nicht mechanisch durch die Zuleitungskabel belastet wird.
Sorgen Sie bei Dauerbelastung für Bedingungen zur Wärmeableitung aus dem Gehäuse.
Sicherheitshinweise
Die Montage darf nur von einer Person mit Kenntnissen im Anschluss elektrischer Geräte durchgeführt werden.
Trennen Sie vor der Installation die Stromversorgung des gesamten Stromkreises.
Ein falscher Anschluss kann zur Beschädigung des Wandlers, des angeschlossenen Geräts, zu einem Kurzschluss oder zu einer Überhitzung führen.
Verwenden Sie das Produkt nicht außerhalb der angegebenen elektrischen und betrieblichen Parameter.
Schließen Sie einen beschädigten Wandler oder einen Wandler mit beschädigter Kabelisolierung nicht an die Stromversorgung an.
