Descrizione

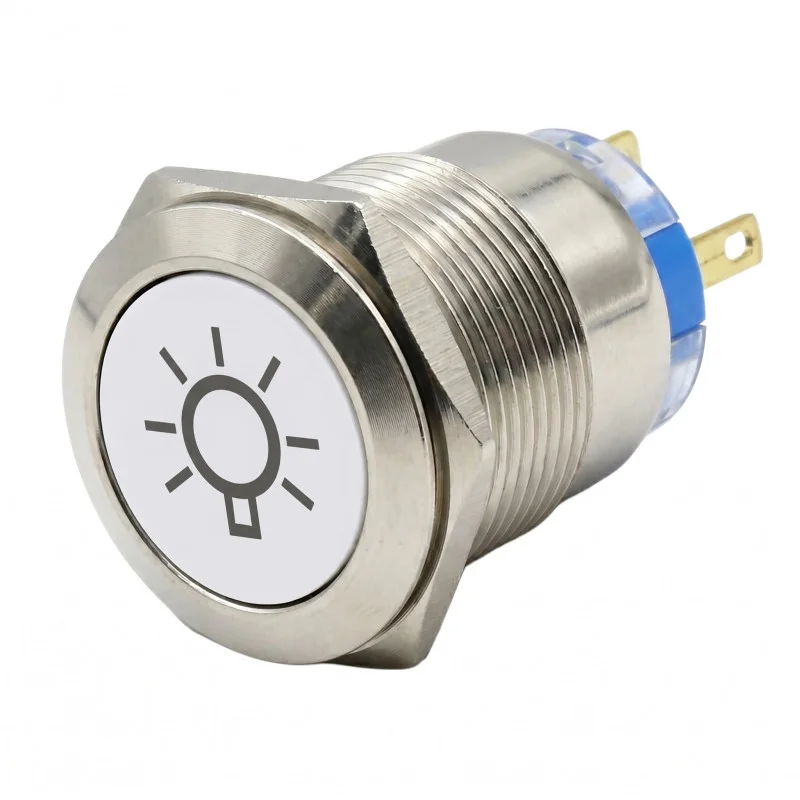

Kovový spínač s červeným LED podsvietením je určený na ovládanie elektrických obvodov v panelových aplikáciách, ovládacích skriniach alebo ako spínač osvetlenia. Aretačné vyhotovenie udržuje zvolený stav po stlačení. Krytie IP65 umožňuje použitie v prostredí so zvýšenými nárokmi na ochranu čelnej časti proti prachu a vode pri správnej montáži.
Technické špecifikácie
Typ produktu: kovový tlačidlový spínač s podsvietením
Typ spínania: aretačné
Farba podsvietenia: červená
Maximálne napätie LED podsvietenia: 12 V
Maximálne spínané zaťaženie: 250 V / 5 A
Typ kontaktov: NO, NC
Montážny priemer: 19 mm
Priemer vypínača: 22 mm
Krytie: IP65
Farba vyhotovenia: strieborná
Funkcie a vlastnosti
Kovové vyhotovenie vhodné na montáž do panelu.
Červené podsvietenie pre vizuálnu indikáciu alebo orientáciu ovládacieho prvku.
Aretačný mechanizmus zachováva zopnutý alebo rozopnutý stav po stlačení.
Kontakty NO a NC umožňujú zapojenie pre spínaciu aj rozpínaciu funkciu.
Krytie IP65 zaisťuje ochranu čelnej časti spínača pri správnom usadení v montážnom otvore.
Ideálne pre
Ovládanie osvetlenia v interiérových a chránených exteriérových aplikáciách.
Panelové ovládacie prvky v elektrických rozvádzačoch a riadiacich paneloch.
Aplikácie vyžadujúce aretačné spínanie a optickú indikáciu červeným podsvietením.
Náhradu alebo doplnenie kovového tlačidlového spínača s montážnym priemerom 19 mm.
Obsah balenia
1x kovový aretačný spínač s červeným podsvietením
Prečo zvoliť tento produkt
Spínač kombinuje aretačné ovládanie, LED podsvietenie a kontakty NO/NC v jednom panelovom prvku.
Technické parametre zahŕňajú krytie IP65, montážny priemer 19 mm a maximálne spínané zaťaženie 250 V / 5 A.
Kovové telo a strieborné vyhotovenie zodpovedajú použitiu v ovládacích paneloch a technických inštaláciách.
Pokyny k inštalácii a prevádzke
Spínač inštalujte do panelu so zodpovedajúcim montážnym otvorom 19 mm.
Napájanie LED podsvietenia nepripájajte na vyššie napätie ako 12 V.
Elektrické zapojenie vykonajte podľa funkcie kontaktov NO a NC a podľa požadovaného spôsobu ovládania.
Pre zachovanie krytia IP65 musí byť spínač správne mechanicky usadený a dotiahnutý v paneli.
Bezpečnostné upozornenia
Spínač je určený pre elektrické obvody s možným sieťovým napätím až 250 V, preto je nutná odborná montáž.
Pred inštaláciou, údržbou alebo zmenou zapojenia vždy odpojte napájanie príslušného obvodu.
Neprekračujte maximálne spínané zaťaženie 250 V / 5 A.
Nesprávne zapojenie predstavuje riziko úrazu elektrickým prúdom, skratu, prehriatia alebo poškodenia spínača a pripojeného zariadenia.
LED podsvietenie pripájajte iba k zdroju so zodpovedajúcim napätím.
