Descrizione

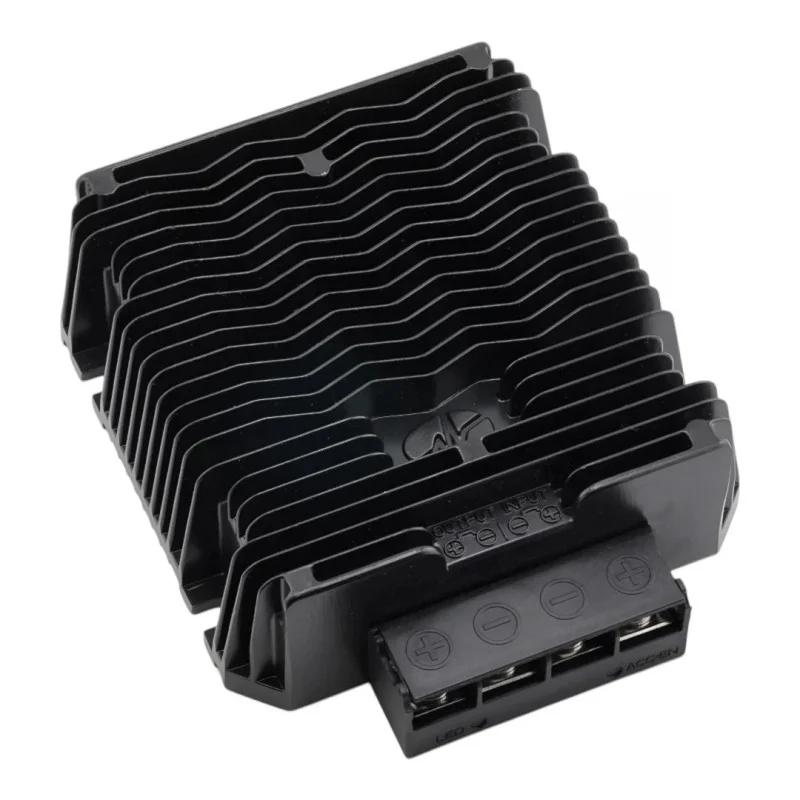

DC/DC-omvandlare för omvandling av DC-ingångsspänning 1044 V DC till stabiliserad 24 V DC. Den är utformad för att driva enheter och system med krav på hög utström upp till 30 A. Produkten är lämplig för användning i industriella applikationer, transportteknik, energisystem och andra installationer med DC-strömförsörjning.
Tekniska specifikationer
Enhetstyp: oisolerad DC/DC-omvandlare
Ingångsspänning: 1044 V DC
Utgångsspänning: 24 V DC
Maximal utgångsström: 30 A
Maximal uteffekt: 720 W
Verkningsgrad: upp till 95,3 %
Mått: 140 × 120 × 42,5 mm
Omgivningstemperatur vid drift: -40 till +55 °C
Temperaturområde för höljets yta: -40 till +80 °C
Förvaringstemperatur: -55 till +100 °C
Driftsfuktighet: 595 % icke-kondenserande
Maximal ingångsspänning: 45 V DC
Avstängning vid underspänning ingång: 810 V
Underspänningsåterställning: 1011 V
Maximal ingångsström: 78 A vid 10 V och full belastning
Tomgångsström: 150180 mA vid 12 V
Utgångsspänningens noggrannhet: ±2%
Spänningsreglering: ±2%
Reglering vid lastbyte: ±2%
Överströmsskydd för utgång: 2931 A
Utgångsrippel och brus: 201400 mVpp
Utgångsspänningens ökningstid: 515600 ms
Startfördröjning: 1,23 ms
Överhettningsskydd: aktivering vid höljestemperatur på 98 °C
Kortslutningsskydd: ja, hiccup-läge
Switchfrekvens: 130 ±10 kHz
Skyddsklass angiven i ingången: IP68
Vikt: upp till 1,2 kg
Funktioner och egenskaper
Synkron likriktning för ökad effektivitet.
Icke-isolerad förbindelse mellan ingång och utgång.
Fullt belastbar effekt över hela märkströmsområdet.
Inbyggt skydd mot underspänning, överbelastning, kortslutning och överhettning.
Automatisk återupptagning av driften efter att felet har åtgärdats.
Naturlig kylning utan fläkt.
Inbyggd 120 A säkring.
Valfri fjärrstyrd på/av-funktion via EN-ingång.
Konstruktion utformad för drift under mer krävande förhållanden.
Idealisk för
Strömförsörjning av 24V-enheter från 1044 V DC inbyggda och batterisystem.
Industriella likströmsdistributionssystem.
Transportutrustning, fordon, gaffeltruckar och golfbilar.
Fartyg och mobila installationer.
Telekommunikations- och energitillämpningar.
Strömförsörjning för elektromotoriska och LED-system med lämpliga parametrar.
Paketinnehåll
DC/DC-omvandlare 1044 V DC till 24 V DC
Varför välja den här produkten?
Det breda inspänningsområdet möjliggör användning i olika likströmssystem.
24 V DC-utgången med en ström på upp till 30 A är lämplig för att driva mer strömkrävande enheter.
Integrerade skyddsfunktioner minskar risken för skador vid fel eller felaktiga driftsförhållanden.
Den oisolerade konstruktionen är lämplig där galvanisk isolering inte krävs.
Kompakta mått underlättar integration i tekniska enheter och fördelningscentraler.
Installations- och bruksanvisning
Under installationen är det nödvändigt att observera korrekt polaritet för ingång och utgång.
Den rekommenderade kabelstorleken är 4 AWG för ingångsanslutningen och 12 AWG för utgångsanslutningen.
För längre kablar är det nödvändigt att ta hänsyn till spänningsfallet på linjen och välja lämpligt ledartvärsnitt.
Tillverkaren rekommenderar att man använder längre kablar på sidan med lägre ström, i den här typen på ingångssidan.
För tillförlitlig drift är det nödvändigt att säkerställa tillräcklig värmeavledning och fritt utrymme för kylning.
Installationens temperaturförhållanden måste motsvara enhetens driftsgränser.
Säkerhetsmeddelande
Enheten är en elektrisk strömomvandlare och kräver professionell installation.
Produkten är inte galvaniskt isolerad, ingång och utgång är inte isolerade. Denna egenskap måste beaktas vid anslutningskonstruktionen.
Felaktig kabeldragning kan leda till kortslutning, överhettning, skador på ansluten utrustning eller skador på växelriktaren.
Vid drift med höga strömmar är det nödvändigt att använda ledare med lämpligt tvärsnitt och tillförlitliga mekaniska terminalanslutningar.
Täck inte över växelriktarens yta och installera den inte i ett område utan värmeavledning.
Koppla alltid bort strömmen före montering, underhåll eller ändringar av ledningar.
