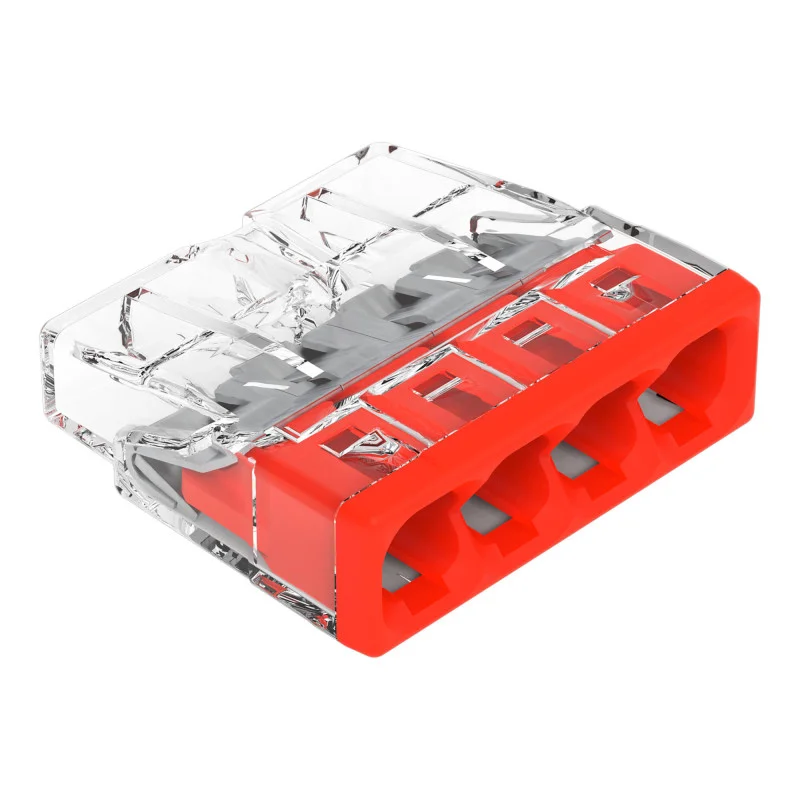

Inštalačná svorka WAGO 2273 PUSH WIRE je určená na rýchle spojenie plných vodičov priamym zasunutím bez použitia náradia. Prevedenie so 4 pripojovacími bodmi je vhodné pre elektroinštalačné spoje v stiesnených priestoroch, kde je požadované kompaktné riešenie a prehľadná kontrola zasunutia vodiča.
Technické špecifikácie
Typ výrobku: spojovacia svorka
Rad: WAGO 2273
Pripojovacia technika: PUSH WIRE
Počet pripojovacích bodov: 4
Počet potenciálov: 1
Spôsob ovládania: priame zasunutie
Určené pre plné vodiče
Prierez vodiča: 0,52,5 mm2
AWG: 20 16
Dĺžka odizolovania: 11 mm
Smer zapojenia: bočné
Materiál pripojiteľných vodičov: meď, hliník
Menovité napätie: 450 V
Menovitý prúd: 24 A
Menovité rázové napätie: 4 kV
Teplota okolitého vzduchu pri prevádzke: do +60 °C
Trvalá prevádzková teplota: 105 °C
Označenie teploty podľa EN 60998: T60
Izolačný materiál: polykarbonát (PC)
Farba tela: transparentná
Farba krytu: červená
Trieda horľavosti podľa UL94: V2
Materiálová skupina: IIIa
Rozmery svorky: 18 x 5,8 x 16,7 mm
Hmotnosť jednej svorky: 1,3 g
Funkcie a vlastnosti
Kompaktná konštrukcia na použitie v inštalačných škatuliach a ďalších obmedzených priestoroch
Pružinová pripojovacia technika umožňuje rýchle a opakovateľné zasunutie vodiča
Transparentné puzdro umožňuje vizuálnu kontrolu správneho zasunutia vodiča
Skúšobný otvor umožňuje meranie v inštalovanom stave
Určené na spájanie pevných vodičov v jednom potenciáli
Ideálne pre
Elektroinštalačné rozvody v inštalačných škatuliach
Spájanie pevných vodičov vo vnútorných rozvodoch
Opravy a úpravy pevných elektrických inštalácií
Montáže, kde je požadované rýchle bezskrutkové pripojenie vodičov
Obsah balenia
1x inštalačná svorka WAGO 2273 PUSH WIRE, 4 vodiče
Prečo zvoliť tento produkt
Známe a jednoznačné technické parametre pre pevné vodiče v rozsahu 0,5 2,5 mm2
Štyri pripojovacie body v kompaktnom tele
Priame zasunutie vodiča zjednodušuje montáž bez skrutkovania
Transparentné prevedenie uľahčuje kontrolu spojenia pri inštalácii
Parametre menovitého napätia, prúdu a teplotnej odolnosti zodpovedajú použitiu v elektroinštaláciách
Pokyny na inštaláciu a prevádzku
Používajte iba pre plné vodiče v uvedenom rozsahu prierezu
Vodič odizolujte v dĺžke 11 mm a zasuňte ho priamo až na doraz
Pred uvedením do prevádzky skontrolujte úplné zasunutie vodiča cez transparentné puzdro
Funkčnosť spojenia je možné overiť cez skúšobný otvor
Bezpečnostné upozornenie
Produkt je určený pre elektrické inštalácie s napätím až 450 V
Montáž a zásahy vykonávajte iba pri odpojenom napájaní
Nesprávne zapojenie môže viesť k skratu, prehriatiu alebo úrazu elektrickým prúdom
Dodržte určený typ vodiča a predpísaný rozsah prierezu
Montáž v pevnej elektroinštalácii má vykonávať osoba so zodpovedajúcou odbornou spôsobilosťou
