Descrizione

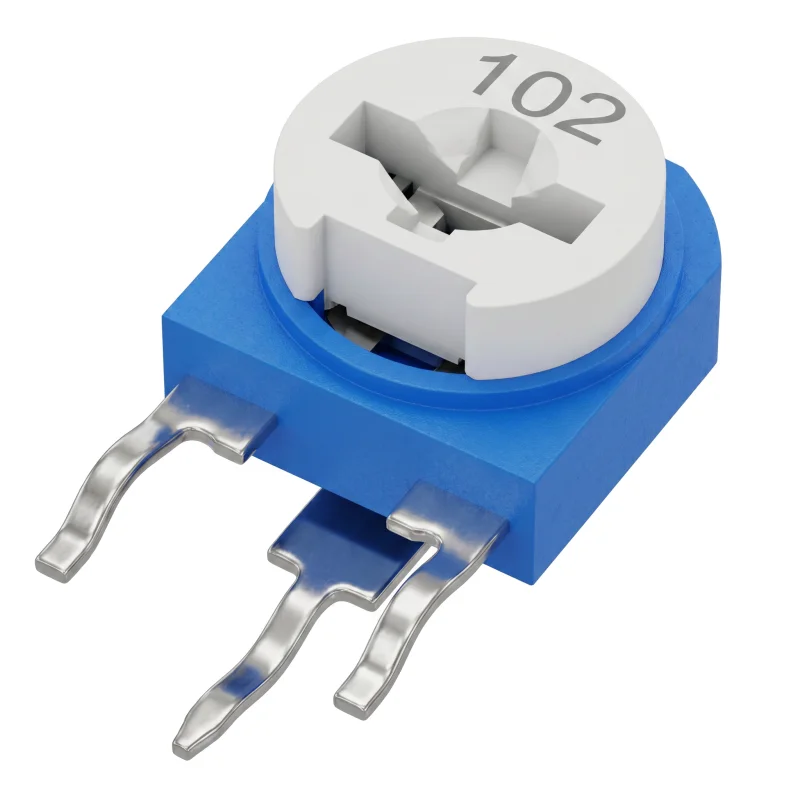

Den stående koltrimmern RM-063 är en envarvig inställningspotentiometer för montering i elektroniska kretsar. Den används för manuell inställning av resistansvärdet inom den valda varianten, till exempel vid kalibrering, finjustering eller serviceinställning av kretsen.
Tekniska specifikationer
Typ: koltrimmer
Utförande: stående
Modellbeteckning: RM-063
Storlek: 5 mm
Inställningsaxel: vertikal
Antal varv: 1
Inställningsvinkel: 200° ± 20°
Resistanstolerans: ±20 %
Maximal spänning: 50 V DC
Effektförlust: 0,1 W
Mått: 6,4 x 5,2 x 11,3 mm
Stiftavstånd: 5 mm
Funktioner och egenskaper
Möjliggör manuell inställning av resistansen med hjälp av det övre inställningselementet.
Envarvsutförandet är lämpligt för grundläggande finjustering av värdet i kretsen.
Den stående designen sparar plats på mönsterkortet.
Tre-stiftsutförandet motsvarar en trimmer som används som justerbar spänningsdelare eller variabelt motstånd beroende på anslutning.
Produkten levereras i vald resistansvariant.
Idealisk för
Kalibrerings- och inställningskretsar inom elektronik.
Servicereparationer och byte av trimrar med samma typ och parametrar.
Utvecklingsprototyper och laboratorieuppkopplingar.
Mönsterkort med krav på vertikal inställning av trimmern.
Förpackningens innehåll
1x Stående koltrimmer RM-063 i vald resistansvariant.
Varför välja denna produkt
De angivna parametrarna gör det möjligt att välja utifrån resistansvärde, tolerans, spänningsgräns och effektförlust.
Det stående utförandet med vertikal axel möjliggör inställning uppifrån efter montering på kortet.
Stiftavståndet på 5 mm gör det enkelt att kontrollera lämpligheten för en specifik design eller som ersättning.
Olika resistansvärden möjliggör användning i olika typer av inställningskretsar.
Installations- och driftanvisningar
Före montering, kontrollera att resistansvärdet, stiftavståndet och den mekaniska designen överensstämmer med den aktuella applikationen.
Vid lödning, undvik överdriven värmepåfrestning på höljet och stiften.
Gör inställningen med ett lämpligt verktyg, utan att använda överdriven kraft på inställningselementet.
Montering och anslutning till elektrisk utrustning bör utföras av en person med kunskap om elektroniska kretsar.
Säkerhetsanvisningar
Överskrid inte den maximala spänningen på 50 V DC eller effektförlusten på 0,1 W.
Felaktig anslutning eller överbelastning kan orsaka överhettning, skador på komponenten eller fel i den anslutna kretsen.
Montera eller modifiera inte komponenten i en spänningssatt krets.
Innan enheten tas i drift, kontrollera kretsens anslutningspolaritet, mekaniska montering och kvaliteten på lödfogarna.
