Descrizione

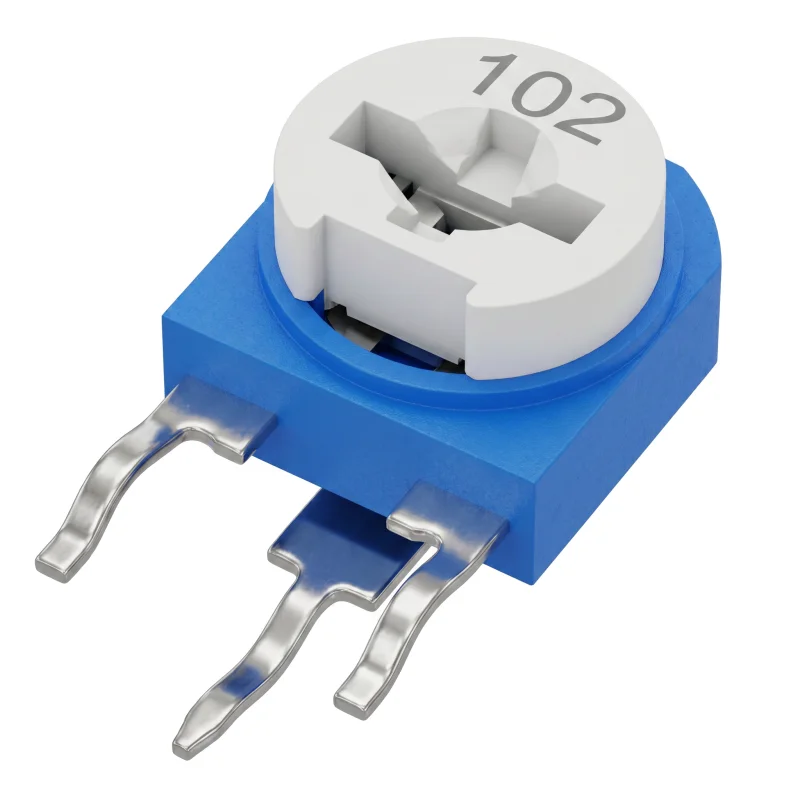

Stoječi ogljikov trimer RM-063 je enoobratni nastavljivi potenciometer za vgradnjo v elektronska vezja. Uporablja se za ročno nastavitev vrednosti upora v okviru izbrane različice, na primer pri kalibraciji, natančnem uravnavanju ali servisni nastavitvi vezja.
Tehnične specifikacije
Tip: ogljikov trimer
Izvedba: stoječa
Oznaka modela: RM-063
Velikost: 5 mm
Os nastavitve: vertikalna
Število obratov: 1
Kot nastavitve: 200° ± 20°
Toleranca upora: ±20 %
Maksimalna napetost: 50 V DC
Nazivna moč: 0,1 W
Dimenzije: 6,4 x 5,2 x 11,3 mm
Razmik med priključki: 5 mm
Funkcije in lastnosti
Omogoča ročno nastavitev upora s pomočjo zgornjega nastavitvenega elementa.
Enoobratna izvedba je primerna za osnovno uravnavanje vrednosti v vezju.
Stoječa konstrukcija prihrani prostor na tiskanem vezju (PCB).
Tripinska izvedba ustreza trimerju, ki se uporablja kot nastavljiv delilnik napetosti ali spremenljivi upor, odvisno od vezave.
Izdelek je dobavljen v izbrani različici upornosti.
Idealno za
Kalibracijska in nastavitvena vezja v elektroniki.
Servisna popravila in zamenjavo trimerjev z enakim tipom in parametri.
Razvojne prototipe in laboratorijska vezja.
Tiskana vezja z zahtevo po vertikalni nastavitvi trimerja.
Vsebina paketa
1x Stoječi ogljikov trimer RM-063 v izbrani različici upornosti.
Zakaj izbrati ta izdelek
Navedeni parametri omogočajo izbiro glede na vrednost upora, toleranco, napetostno mejo in nazivno moč.
Stoječa izvedba z vertikalno osjo omogoča nastavitev od zgoraj po namestitvi na ploščo.
Razmik med priključki 5 mm olajša preverjanje primernosti za določen projekt ali zamenjavo.
Različne vrednosti upora omogočajo uporabo v različnih vrstah nastavitvenih vezij.
Navodila za namestitev in uporabo
Pred vgradnjo preverite ustreznost vrednosti upora, razmika med priključki in mehanske izvedbe z vašo aplikacijo.
Pri spajkanju preprečite prekomerno toplotno obremenitev ohišja in priključkov.
Nastavitev izvajajte s primernim orodjem, brez uporabe prekomerne sile na nastavitveni element.
Montažo in priključitev v električno napravo naj izvaja oseba s poznavanjem elektronskih vezij.
Varnostna opozorila
Ne presezite maksimalne napetosti 50 V DC in nazivne moči 0,1 W.
Nepravilna vezava ali preobremenitev lahko povzroči pregrevanje, poškodbo komponente ali okvaro priključenega vezja.
Komponente ne vgrajujte ali prilagajajte v vezju pod napetostjo.
Pred zagonom naprave preverite polarnost vezave, mehansko namestitev in kakovost spajkanih spojev.
