Descrizione

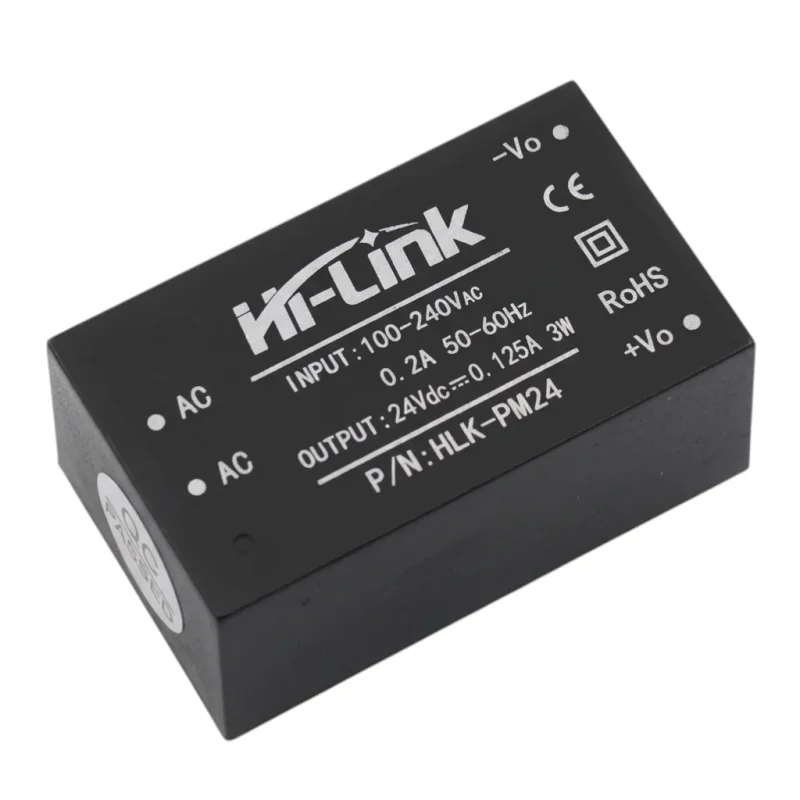

Hi-Link HLK-PM24 strømforsyningsmodulet bruges til at konvertere AC-netspænding til en DC-udgangsspænding på 24 V. Det er et kompakt AC-DC-modul designet til integration i elektroniske enheder, styrekredsløb og andre applikationer, hvor en lille integreret strømforsyning med en galvanisk isoleret udgang er påkrævet.
Tekniske specifikationer
Model: HLK-PM24
Type: AC-DC strømmodul
Nominel effekt: 3W
Udgangsspænding: 24 V DC
Udgangsstrøm: 0,125A
Indgangsspænding: 100 til 240 V AC
Indgangsspændingsområde: 90 til 264 V AC
Indgangsfrekvens: 50 til 60 Hz
Design: isoleret switching strømforsyningsmodul
Monteringsdesign: modul til installation i enheden
Funktioner og egenskaber
Konvertering af vekselstrømsnetspænding til stabiliseret jævnspænding til strømforsyning af elektroniske kredsløb.
Kompakt lukket design egnet til integration på et printkort eller i en enhed.
Det isolerede design adskiller input- og output-sektionerne.
Det modulære design forenkler designet af en indbygget strømforsyning uden brug af en separat nettransformer.
Beregnet til fast installation som en del af elektronisk udstyr.
Ideel til
Indbyggede strømforsyninger til elektroniske enheder.
Styrings- og automatiseringsmoduler.
Strømforsyning til kredsløb, der kræver 24 V DC.
Industriel og hobbyelektronik i design af netdrevne enheder.
Pakkens indhold
1x Hi-Link HLK-PM24 strømmodul
Hvorfor vælge dette produkt?
Klart definerede udgangsparametre på 24 V DC og 0,125 A.
Bredt indgangsspændingsområde til universel brug.
Isoleret design egnet til indbyggede strømforsyninger.
Kompakt modulær løsning uden behov for at designe din egen strømforsyning fra bunden.
Installations- og betjeningsvejledning
Installer kun modulet i en enhed eller et kabinet, der er beskyttet mod berøring af strømførende dele.
Ved design af ledningsføringen skal du sørge for korrekt tilslutning af AC-indgangsterminalerne og DC-udgangspolerne.
Sørg for tilstrækkelige køle- og monteringsforhold, der er egnede til drift af strømmodulet.
Udfør installationen med strømmen afbrudt.
Produktet er beregnet til professionel installation.
Sikkerhedsmeddelelse
Modulet fungerer med en netspænding på 100 til 240 V AC, hvilket udgør en risiko for elektrisk stød.
Forkert tilslutning kan føre til kortslutning, overophedning eller beskadigelse af den tilsluttede enhed.
Dæk ikke modulet med varmeisoleringsmateriale, og brug det ikke under forhold, der forhindrer varmeafledning.
Må ikke anvendes efter mekanisk skade, udsættelse for fugt eller isoleringsskader.
Installation og idriftsættelse skal udføres af en person med passende el-kvalifikationer.
