Descrizione

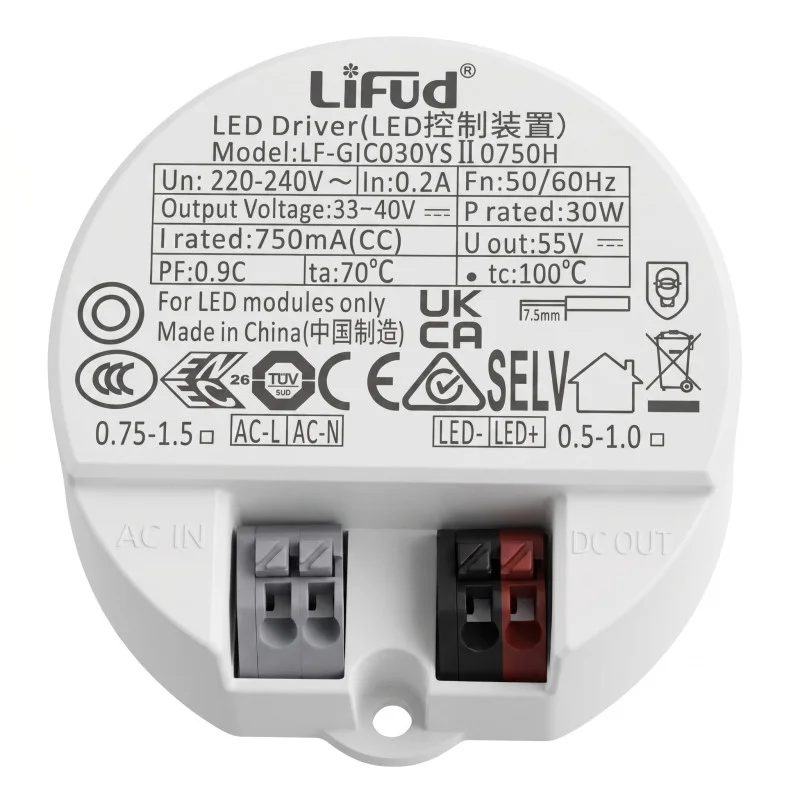

LED-driver LiFud er en strømforsyning med en konstant udgangsstrøm på 750 mA til LED-moduler. Den er designet til tilslutning til 220-240 V AC netspænding og til at forsyne LED-belastninger inden for det angivne udgangsspændingsområde. Designet med klemrække muliggør direkte tilslutning af AC-indgangskabler og udgangene LED+ og LED-.
Tekniske specifikationer
Produkttype: LED-driver til LED-moduler
Udgangstilstand: Konstant strøm (CC)
Nominel effekt: 30 W
Nominel udgangsstrøm: 750 mA
Udgangsspænding: 33-40 V DC
Maksimal udgangsspænding uden belastning: 55 V DC
Indgangsspænding: 220-240 V AC
Indgangsfrekvens: 50/60 Hz
Indgangsstrøm: 0,2 A
Effektfaktor (PF): 0,9
Arbejdstemperatur (omgivende) ta: 70 °C
Maksimal kabinettemperatur tc: 100 °C
Indgangsklemmer: AC-L, AC-N
Udgangsklemmer: LED+, LED-
Ledertværsnit angivet på mærkaten: 0,75-1,5
Dimensioner: 57 x 57 x 26 mm
Mærkning på etiket: CE, SELV
Kun beregnet til LED-moduler
Funktioner og egenskaber
Strømforsyning af LED-belastning med konstant strøm på 750 mA.
Separate indgangs- og udgangsklemmer til netspænding og LED-modul.
Rundt, kompakt kabinet velegnet til indbygning i LED-armaturer med passende plads.
Klemmetilslutning uden integreret strømkabel.
Produktet er mærket med SELV for udgangsdelen.
Produktmærkningen angiver, at det kun må bruges til LED-moduler.
Ideel til
LED-armaturer, der kræver en strømdriver på 750 mA.
Indbyggede LED-armaturer og LED-moduler med tilsvarende spændings- og effektområde.
Udskiftning af LED-driver med en identisk model eller et teknisk tilsvarende alternativ med samme elektriske parametre.
Pakkens indhold
1 stk. LED-driver LiFud
Hvorfor vælge dette produkt
Parametrene 30 W og 750 mA passer til LED-applikationer med konstant strøm i området 33-40 V DC.
Etiketten angiver 220-240 V AC indgang og udgangsklemmerne LED+ og LED-, hvilket gør det nemt at tilslutte korrekt.
Det kompakte, runde design muliggør brug i LED-armaturkonstruktioner med begrænset plads.
Modelbetegnelsen LF-GIC030YSII0750H muliggør præcis identifikation ved udskiftning af den originale driver.
Installations- og driftsvejledning
Før installation skal du kontrollere, at udgangsstrøm, udgangsspænding og effekt stemmer overens med det tilsluttede LED-modul.
Tilslut kun indgangskablerne til klemmerne AC-L og AC-N.
Tilslut LED-belastningen til klemmerne LED+ og LED-, og sørg for at overholde polariteten.
Brug kun driveren med en tilsluttet LED-belastning, der svarer til udgangsparametrene.
Sørg for en placering med tilstrækkelig varmeafledning, og overskrid ikke de temperaturer, der er angivet på etiketten.
Sikkerhedsadvarsler
Enheden fungerer med en netspænding på 220-240 V AC. Installation må kun udføres af en person med de rette elektrotekniske kvalifikationer.
Afbryd altid strømforsyningen før montering, afmontering eller tilslutning.
Forkert tilslutning kan forårsage elektrisk stød, kortslutning, overophedning samt beskadigelse af driveren eller LED-modulet.
Tilslut ikke driverens udgang direkte til netspændingskilden.
Brug ikke driveren med et LED-modul, der ligger uden for det angivne område for udgangsspænding og -strøm.
Brug ikke en driver, der er beskadiget, mekanisk påvirket eller overophedet.
