Descrizione

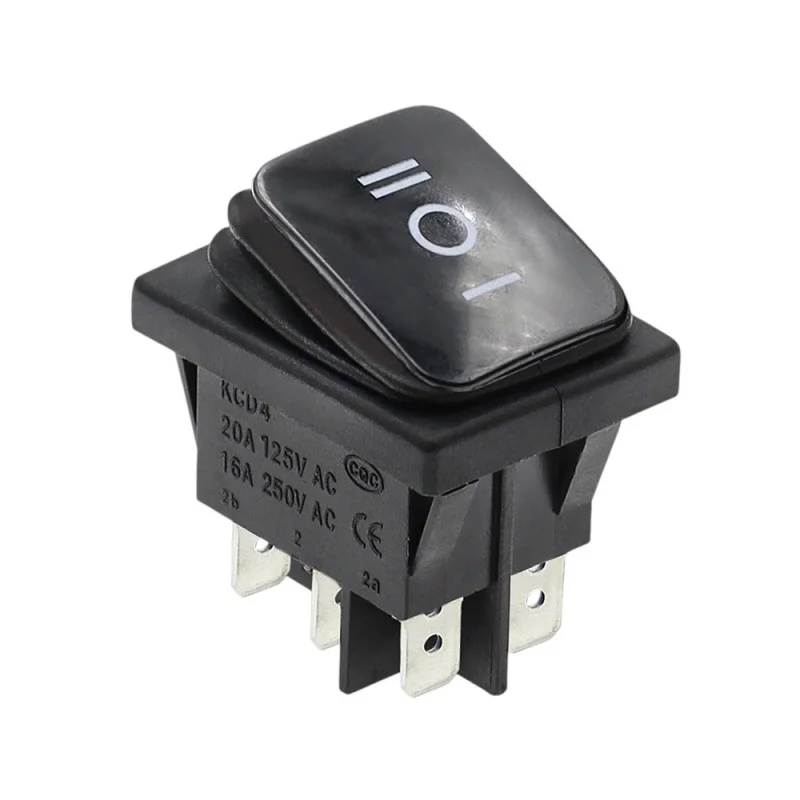

Paneeliasennukseen tarkoitettu suorakaiteen muotoinen KCD4-keinukytkin on suunniteltu kytkemään piirejä kolmessa asennossa (I / O / II). IP65-suojausluokan ansiosta se sopii myös sovelluksiin, joissa on lisääntyneet pöly- ja roiskevesisuojausvaatimukset.
Tekniset tiedot
Tyyppi: KCD4
Toiminto: ON-OFF-ON (asento I / O / II)
Nimelliskuorma: 16 A 250 V AC:n jännitteellä
Maks. jännite: 250 V
Kiinnitysreikä: 30 x 22 mm
Mitat: 31 x 25 x 35 mm
Asennuskorkeus (vaadittu syvyys paneelissa): 28 mm
Käyttölämpötila: -25 – +80 °C
Suojausluokka: IP65
Liitin: 6,3 mm Faston
Nastojen lukumäärä: 6
Muotoilu: musta
Toiminnot ja ominaisuudet
Kolmiasentoinen rakenne kahden piirin välillä vaihtamiseen, keskiasento pois päältä
Asennon lukitus vakaan kytkentätilan asettamiseksi
Telineen piktogrammit: I / O / II
Paneeliasennus suorakaiteen muotoiseen aukkoon
Liittimet 6,3 mm:n Faston-litteillä liittimillä liitäntään
IP65-suojausluokka mahdollistaa käytön ympäristöissä, joissa on paljon pölyä tai roiskevettä
Ihanteellinen
Ohjauspaneelit ja kojeistosovellukset
Teollisuuslaitteiden ja huoltojen valvonta
Kolmiasentoista ohjausta vaativat teho- ja kytkentäpiirit
Sovellukset, jotka vaativat IP65-suojausta paneelin etupuolella
Pakkauksen sisältö
Keinukytkin KCD4
Miksi valita tämä tuote?
Selkeästi määritelty ON-OFF-ON-toiminto I/O/II-merkinnällä
Standardoitu paneeliasennus 30 x 22 mm reikään
Helppo liitäntä 6,3 mm:n Faston-liittimellä
IP65-suojaus vaativampiin käyttöolosuhteisiin
Asennus- ja käyttöohjeet
Ennen asennusta varmista, että kiinnitysreiän koko on 30 x 22 mm ja paneelin vaadittu syvyys on 28 mm.
Käytä liitäntöihin vastaavia 6,3 mm:n Faston-liittimiä ja johtoja, jotka on mitoitettu sovelluksen virtakuorman mukaan.
Sovita johdotus laitekaavion mukaisesti ON-OFF-ON-toimintoon; suosittelemme nastajärjestyksen tarkistamista ennen käyttöönottoa.
Turvallisuushuomautus
Tuote on suunniteltu toimimaan vaarallisella jännitteellä (enintään 250 V AC). Asennus ja huolto tulee suorittaa vain sähkökatkona ja asianmukaisesti pätevän henkilön toimesta.
Noudata sovelluksesi sovellettavien standardien ja parametrien mukaisia sulakkeiden ja johtimien mitoitusta koskevia vaatimuksia.
