Descrizione

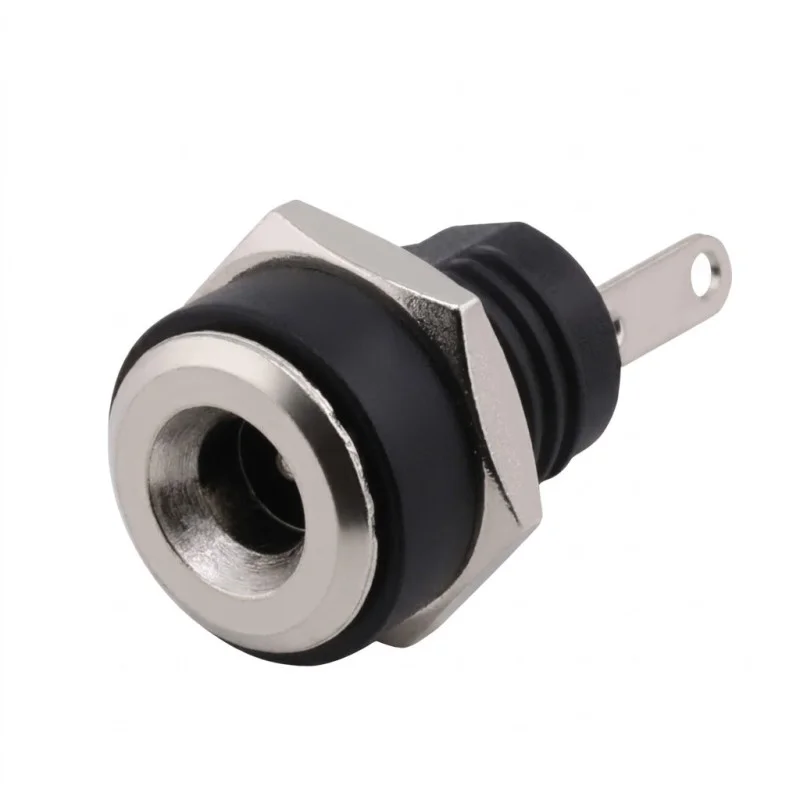

Paneeliin asennettava tasavirtapistorasia laitteiden tasajännitteen syöttämiseen. 3,5 × 1,35 mm:n versio sopii kompakteihin virtalähteisiin ja sovelluksiin, joissa on pienempi virrankulutus ja joissa vaaditaan paneeliasennusta ja juotosliittimien käyttöä johtimien kanssa.
Tekniset tiedot
Liittimen tyyppi: Tasavirtapistoke (naaras), paneeliasennus
Liittimen koko: 3,5 × 1,35 mm
Mallinumero: DC-220B
Nimellisjännite: 30 V DC
Nimellisvirta: 0,5 A
Kiinnityskierre: M8.0 × 0.75
Läpilyöntilujuus: AC 50 V (50 Hz), 1 minuutti
Kosketusvastus: 0,03
Eristysresistanssi: 100 M
Elinikä: 5000 sykliä
Käyttölämpötila: -30°C – +70°C
Toiminnot ja ominaisuudet
Paneelikiinnitys kierteillä ja mutterilla mekaanisesti vakaata asennusta varten
Juotosliittimet johtojen tai kaapelointien kytkemiseen laitteen sisällä
Kompakti muotoilu sopii pienemmille laitteille ja tehonsyötöille
Ihanteellinen
Pienten elektronisten laitteiden virtalähteet
Tee-se-itse-elektroniikka, prototyypit ja huoltokorjaukset
Läpiviennit tasavirtalähteelle pienjännitekeskuksissa ja -kaapeissa
Pakkauksen sisältö
1× paneelin DC-pistorasia 3,5 × 1,35 mm + kiinnitysmutteri
Miksi valita tämä tuote?
Standardoitu koko 3,5 × 1,35 mm yhteensopivuuden takaamiseksi vastaavien tasavirtaliittimien kanssa
Paneelikiinnitys M8.0 × 0.75 -kierteellä kiinteään asennukseen
Asennus- ja käyttöohjeet
Ennen asennusta tarkista vastakappaleen (tasavirtapistoke) koko (3,5 × 1,35 mm) ja mekaaninen yhteensopivuus paneelin kanssa.
Kun juotat liittimiä, valitse menetelmä ja lämpötila siten, etteivät liittimen eristeet vaurioidu.
Asennuksen jälkeen tarkista mutterin kireys ja johdotuksen vedonpoisto.
Turvallisuushuomautus
Tuote on suunniteltu tasavirtalähteelle nimellisjännitteen ja -virran rajoissa; parametrien ylittäminen voi johtaa ylikuumenemiseen tai vikaantumiseen.
Suorita asennus virtalähteen ollessa irrotettuna ja tarkista liitännän jälkeen koko kokoonpanon napaisuus ja oikea toiminta.
