Descrizione

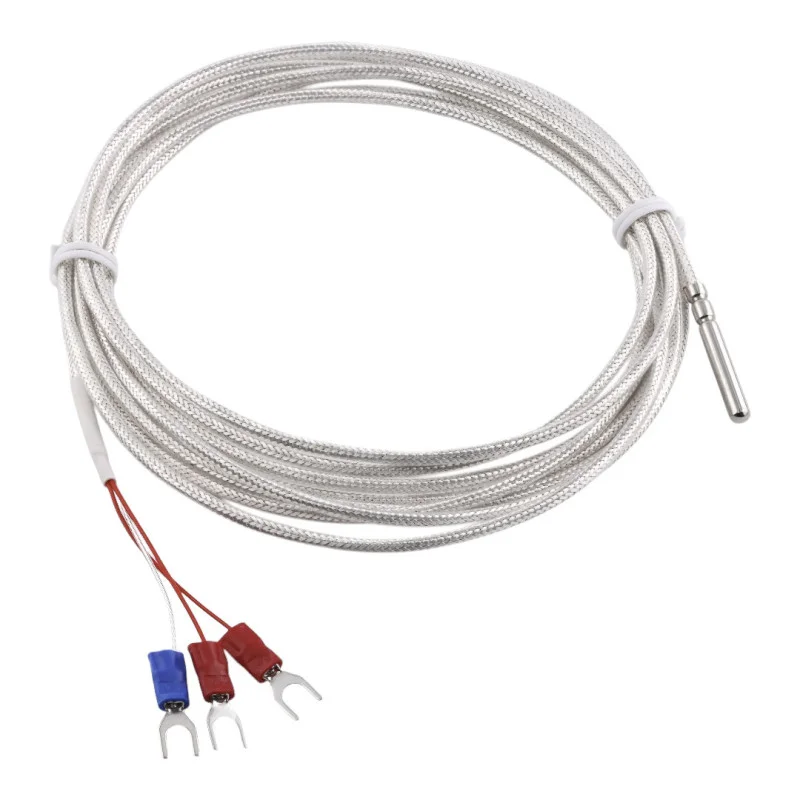

PT100-modstandstemperatursensoren er designet til temperaturmåling i teknologiske, laboratorie- og kontrolapplikationer. Designet med en sonde i et metalhus, 3-lederledning og gaffelstik muliggør tilslutning til regulatorer, måleinstrumenter og styresystemer. Produktet fås i kabellængder på 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m og 10 m.
Tekniske specifikationer
Sensortype: PT100
Sensortype: modstandstemperatursensor
Tilslutningstype: 3-leder
Kabelisoleringsmateriale: PTFE
Kabelafskærmning: metalafskærmning
Ydre beskyttende fletning: transparent PTFE
Sondestørrelse: diameter 4 mm, længde 30 mm
Sondemateriale: 304 rustfrit stål
Ledningstermineringer: spadestik
Tilgængelige kabellængder: 0,5 m, 1 m, 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m
Angivet temperaturområde i dokumenterne: -50 til 200 °C
Funktioner og egenskaber
Modstandstemperaturmåling ved hjælp af en PT100-sensor
3-ledertilslutning til tilslutning til måle- og styreindgange designet til PT100
Metalsonde i rørformet design til indsættelse i målestedet
PTFE-isolering og flettet kabeldesign for mekanisk og termisk modstand af forsyningen
Skærmet kabel for at reducere påvirkningen af elektromagnetisk interferens
Gaffelstik til direkte montering i skrueterminaler
Ideel til
Tilslutning til temperaturregulatorer og panelmålere med PT100-indgang
Temperaturmåling i industri- og værkstedsfaciliteter
Laboratorie- og testapplikationer
Installation i varme-, køle- og styresystemer
Pakkens indhold
1x PT100 temperatursensor med kabel (længde afhængigt af den valgte variant)
Hvorfor vælge dette produkt?
Klart defineret PT100-design med 3-ledertilslutning
Kompakt 4 x 30 mm sonde til installation i trange rum
Skærmet PTFE-kabel egnet til tekniske måleapplikationer
Flere kabellængder, der passer til specifikke installationer
Gaffelterminering gør det nemt at tilslutte til terminalblokke
Installations- og betjeningsvejledning
Før tilslutning skal du kontrollere kompatibiliteten mellem enhedens indgang og PT100-sensoren og 3-lederforbindelsen.
Under installationen skal det sikres, at de enkelte ledninger er tilsluttet korrekt i henhold til diagrammet for den anvendte regulator eller måleenhed.
Bøj ikke kablet med en lille radius ved probens udgangspunkt.
Installer sensoren, så sonden, der måler, har tilstrækkelig kontakt med det målte miljø.
Sikkerhedsmeddelelse
Udfør kun installation og tilslutning, når enheden er afbrudt fra strømforsyningen.
Forkert ledningsføring kan føre til målefejl eller beskadigelse af den efterfølgende elektronik.
Hvis sensoren er tilsluttet en industriel styreenhed eller en enhed, der er tilsluttet netforsyningen, skal installationen udføres af en kvalificeret person.
Produktet er ikke beregnet til brug uden for det område og de betingelser, der er angivet af den anvendte måle- eller styreenhed.
