Descrizione

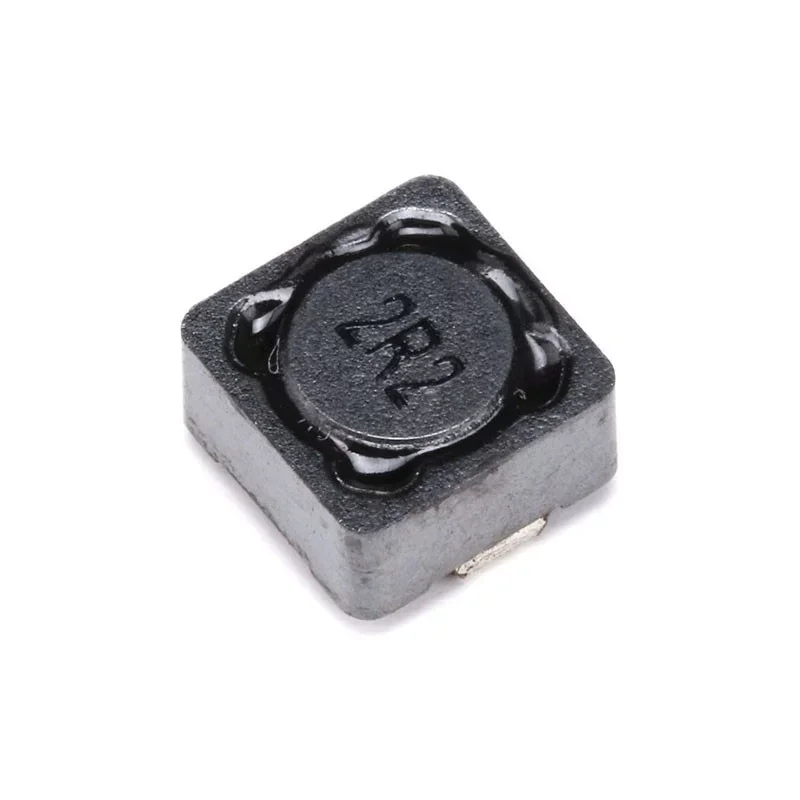

Bobine d’alimentation CMS CDRH74
La bobine d’inductance CMS série CDRH74 est conçue pour les alimentations à découpage, les convertisseurs CC/CC et les circuits de filtrage. Sa conception blindée avec noyau en ferrite garantit de faibles interférences électromagnétiques, une capacité de courant élevée et des paramètres stables sur une large plage d’inductances.
Spécifications techniques
Construction : bobine d’arrêt blindée
Montage : CMS
Dimensions : 7,5 × 7,5 × 4,5 mm
Poids : 1,6 g
Tolérance d’inductance : ±20 %
Fréquence de test : 100 kHz / 0,3 V
Température de fonctionnement : 40 °C à +85 °C
Température de stockage : 55 °C à +125 °C
Résistance d’isolement : 100 M
Protection : IP00
Aperçu des variantes disponibles du CDRH74
| CDRH74-1R0M | 1 | 0,017 | 8.0 | 5.0 |
| CDRH74-2R2M | 2.2 | 0,024 | 6.0 | 4.0 |
| CDRH74-3R3M | 3.3 | 0,030 | 4.8 | 3.5 |
| CDRH74-4R7M | 4.7 | 0,040 | 4.2 | 3.1 |
| CDRH74-6R8M | 6.8 | 0,050 | 2.8 | 2.2 |
| CDRH74-100M | 10 | 0,065 | 2.5 | 1,84 |
| CDRH74-150M | 15 | 0,090 | 2.0 | 1,47 |
| CDRH74-220M | 22 | 0,130 | 1.8 | 1.23 |
| CDRH74-330M | 33 | 0,160 | 1.5 | 0,96 |
| CDRH74-470M | 47 | 0,230 | 1.3 | 0,88 |
| CDRH74-560M | 56 | 0,250 | 1.2 | 0,8 |
| CDRH74-680M | 68 | 0,310 | 1.1 | 0,7 |
| CDRH74-101M | 100 | 0,430 | 0,9 | 0,6 |
| CDRH74-121M | 120 | 0,600 | 0,8 | 0,5 |
| CDRH74-151M | 150 | 0,700 | 0,7 | 0,46 |
| CDRH74-221M | 220 | 0,950 | 0,5 | 0,35 |
| CDRH74-331M | 330 | 1 350 | 0,4 | 0,32 |
| CDRH74-471M | 470 | 2 200 | 0,35 | 0,26 |
| CDRH74-681M | 680 | 2 700 | 0,3 | 0,2 |
| CDRH74-102M | 1000 | 4 300 | 0,28 | 0,18 |
| CDRH74-152M | 1500 | 4 500 | 0,1 | 0,1 |
Fonctions et caractéristiques
Conception blindée pour réduire les interférences électromagnétiques
Faible résistance d’enroulement en courant continu
résistance au courant de saturation élevée
Convient aux circuits de commutation haute fréquence
Idéal pour
Convertisseurs CC/CC
Alimentations à découpage
pilotes LED
Circuits de filtrage et de lissage
Contenu de l’emballage
1× inductance de puissance CMS CDRH74
Pourquoi choisir ce produit ?
Gamme complète d’inducteurs dans un seul emballage
Paramètres techniques directement conformes à la fiche technique de production
Haute fiabilité et résistance mécanique
