Descrizione

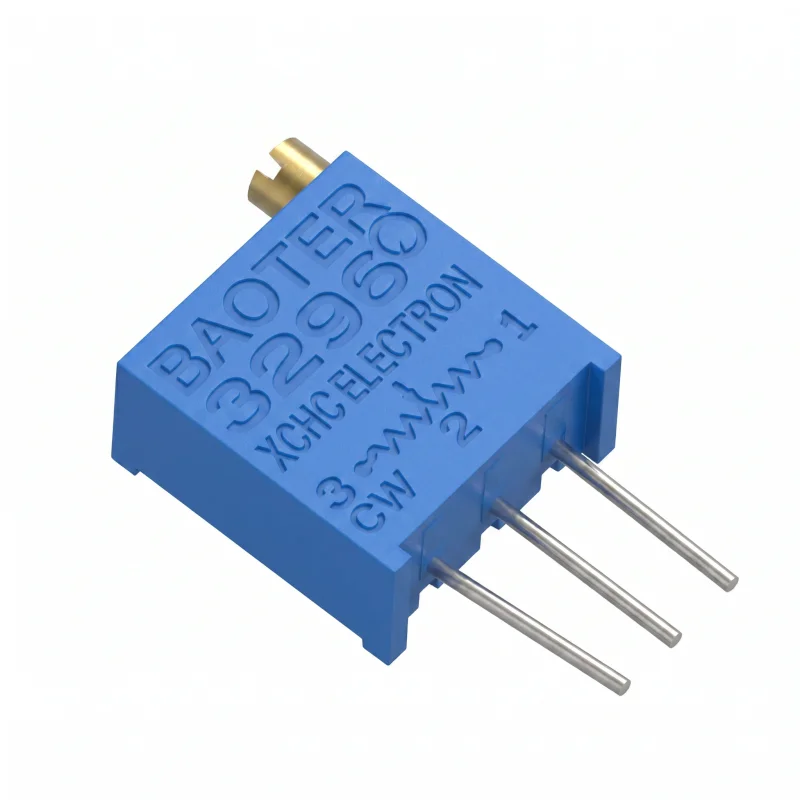

Trimer 3296W je večobratni nastavljivi upor, zasnovan za fino nastavitev električnih parametrov v elektronskih vezjih. Vertikalna izvedba osi in priključki z razmikom za tiskana vezja omogočajo uporabo pri kalibraciji, nastavljanju referenčnih vrednosti in servisnih prilagoditvah naprav.
Tehnične specifikacije
Tip: trimer 3296W
Izvedba: večobratni nastavljivi upor
Karakteristika: linearna
Toleranca upornosti: ±10 %
Izgubna moč: 0,5 W
Število obratov: 25
Kot nastavitve: 9000° ±20°
Os: vertikalna
Dimenzije: 9,53 × 4,83 × 10,03 mm
Razmik med priključki: 2,54 mm
Montaža: na tiskano vezje
Funkcije in lastnosti
Omogoča fino nastavitev upornosti s pomočjo večobratnega mehanizma.
Linearni potek upornosti je primeren za nastavljanje v analognih in krmilnih vezjih.
Vertikalna os omogoča dostop do nastavitvenega elementa z zgornje strani vezja.
Trije priključki omogočajo uporabo kot nastavljivi upor ali delilnik napetosti, odvisno od vezave v vezju.
Dostopnost več vrednosti upornosti omogoča izbiro različice glede na želeni obseg nastavitve.
Idealno za
Kalibracijo elektronskih vezij.
Nastavitev referenčne napetosti ali delovne točke.
Servisne prilagoditve in laboratorijske prototipe.
Vgradnjo na tiskana vezja v nizkamočnostnih aplikacijah.
Razvojna, merilna in regulacijska vezja, ki zahtevajo fino nastavitev upornosti.
Vsebina paketa
1 kos trimerja 3296W v izbrani različici upornosti.
Zakaj izbrati ta izdelek
Večobratna izvedba omogoča natančnejšo nastavitev kot enoobratni trimerji.
Navedena izgubna moč 0,5 W je primerna za nizkamočnostne nastavitvene aplikacije.
Razmik med priključki 2,54 mm ustreza standardnemu rastru, ki se uporablja pri tiskanih vezjih.
Različice z različnimi vrednostmi upornosti pokrivajo širok spekter običajnih potreb po nastavljanju.
Vertikalno nastavljanje je primerno za vezja, kjer je dostop do trimerja zgoraj.
Navodila za namestitev in uporabo
Pred vgradnjo preverite izbrano vrednost upornosti in vezavo priključkov v določenem vezju.
Pri spajkanju ne pregrevajte priključkov in ohišja komponente.
Nastavitev izvajajte z ustreznim izvijačem brez prekomerne mehanske sile.
Ne prekoračite navedene izgubne moči komponente.
Varnostna opozorila
Komponenta je namenjena za uporabo v elektronskih vezjih in zahteva pravilno vezavo v skladu z zasnovo naprave.
Nepravilna vezava ali prekoračitev izgubne moči lahko povzroči pregrevanje, poškodbo komponente ali okvaro vezja.
Montažo v naprave, priključene na nevarno napetost, sme izvajati samo oseba z ustrezno elektrotehnično kvalifikacijo.
Pred rokovanjem z vgrajenim tiskanim vezjem odklopite napajanje in izpraznite akumulacijske elemente v vezju.
