Descrizione

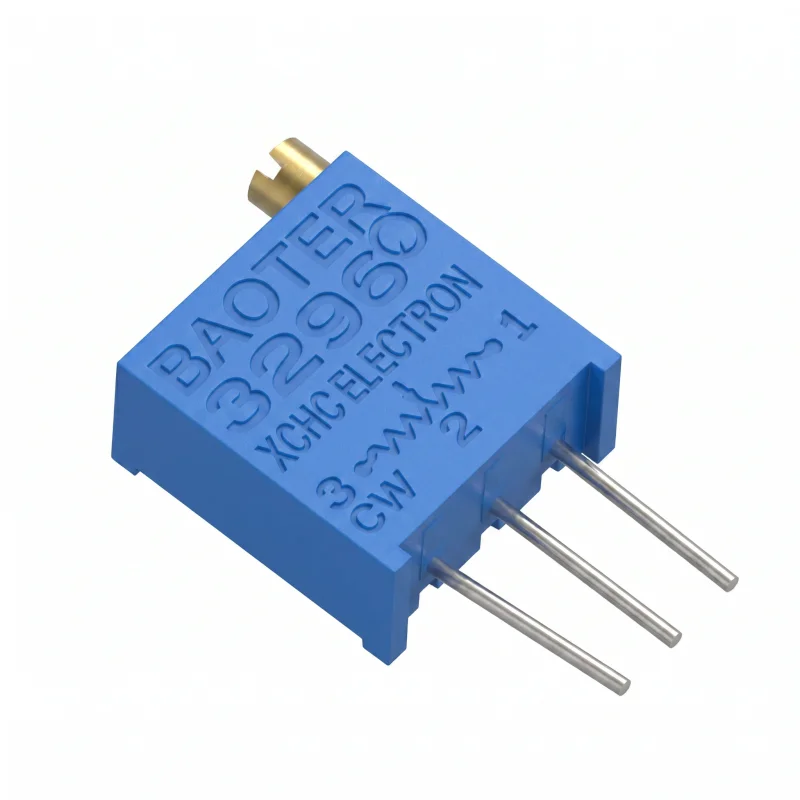

Trimer 3296W je viacotáčkový nastavovací odpor určený na jemné nastavenie elektrických parametrov v elektronických obvodoch. Vertikálne vyhotovenie osi a vývody s rozstupom pre dosky plošných spojov umožňujú použitie pri kalibrácii, nastavovaní referenčných hodnôt a servisných úpravách zariadení.

Technické špecifikácie

Typ: trimer 3296W

Vyhotovenie: viacotáčkový nastavovací odpor

Charakteristika: lineárna

Tolerancia odporu: ±10 %

Stratový výkon: 0,5 W

Počet otáčok: 25

Uhol nastavenia: 9000° ±20°

Os: vertikálna

Rozmery: 9,53 × 4,83 × 10,03 mm

Rozstup vývodov: 2,54 mm

Montáž: do dosky plošných spojov

Funkcie a vlastnosti

Umožňuje jemné nastavenie odporu pomocou viacotáčkového mechanizmu.

Lineárny priebeh odporu je vhodný na nastavovanie v analógových aj riadiacich obvodoch.

Vertikálna os umožňuje prístup k nastavovaciemu prvku z hornej strany dosky.

Trojica vývodov zodpovedá použitiu ako nastaviteľný odpor alebo delič napätia podľa zapojenia v obvode.

Dostupnosť viacerých odporových hodnôt umožňuje voľbu variantu podľa požadovaného rozsahu nastavenia.

Ideálne pre

Kalibráciu elektronických obvodov.

Nastavenie referenčného napätia alebo pracovného bodu.

Servisné úpravy a laboratórne prototypy.

Osadenie do dosiek plošných spojov v nízkovýkonových aplikáciách.

Vývojové, meracie a regulačné obvody vyžadujúce jemné odporové nastavenie.

Obsah balenia

1 kus trimra 3296W vo zvolenom odporovom variante.

Prečo zvoliť tento produkt

Viacotáčkové vyhotovenie umožňuje presnejšie nastavenie ako jednootáčkové trimre.

Uvedený stratový výkon 0,5 W je vhodný pre nízkovýkonové nastavovacie aplikácie.

Rozstup vývodov 2,54 mm zodpovedá bežnému rastrovaniu používanému pri doskách plošných spojov.

Varianty s rôznymi odporovými hodnotami pokrývajú široký rozsah bežných nastavovacích potrieb.

Vertikálne nastavovanie je vhodné pre dosky, kde je prístup k trimru vedený zhora.

Pokyny na inštaláciu a prevádzku

Pred osadením skontrolujte zvolenú odporovú hodnotu a zapojenie vývodov v konkrétnom obvode.

Pri spájkovaní neprehrievajte vývody a telo súčiastky.

Nastavenie vykonávajte vhodným skrutkovačom bez nadmernej mechanickej sily.

Neprekračujte uvedený stratový výkon súčiastky.

Bezpečnostné upozornenia

Súčiastka je určená na použitie v elektronických obvodoch a vyžaduje správne zapojenie podľa návrhu zariadenia.

Nesprávne zapojenie alebo prekročenie stratového výkonu môže viesť k prehriatiu, poškodeniu súčiastky alebo poruche obvodu.

Montáž do zariadení pripojených k nebezpečnému napätiu smie vykonávať iba osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.

Pred manipuláciou s osadenou doskou odpojte napájanie a vybite akumulačné prvky v obvode.
