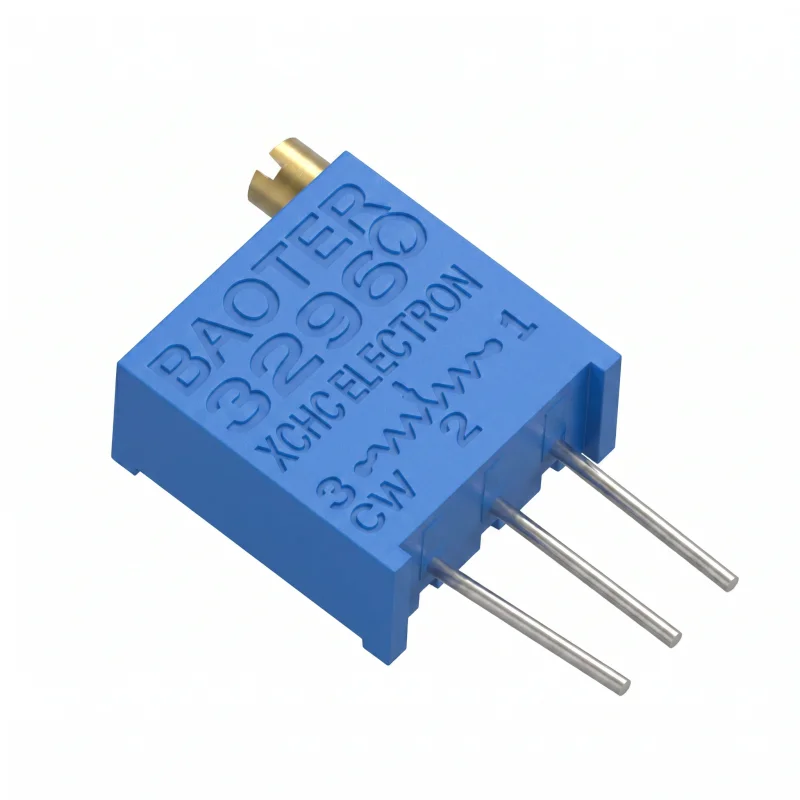

Trimer 3296W je višeokretni podesivi otpornik namijenjen za fino podešavanje električnih parametara u elektroničkim krugovima. Vertikalna izvedba osovine i izvodi s razmakom za tiskane pločice omogućuju upotrebu pri kalibraciji, postavljanju referentnih vrijednosti i servisnim popravcima uređaja.
Tehničke specifikacije
Tip: trimer 3296W
Izvedba: višeokretni podesivi otpornik
Karakteristika: linearna
Tolerancija otpora: ±10 %
Snaga disipacije: 0,5 W
Broj okreta: 25
Kut podešavanja: 9000° ±20°
Osovina: vertikalna
Dimenzije: 9,53 × 4,83 × 10,03 mm
Razmak izvoda: 2,54 mm
Montaža: na tiskanu pločicu (PCB)
Značajke i svojstva
Omogućuje fino podešavanje otpora pomoću višeokretnog mehanizma.
Linearni tijek otpora pogodan je za podešavanje u analognim i upravljačkim krugovima.
Vertikalna osovina omogućuje pristup elementu za podešavanje s gornje strane pločice.
Tri izvoda odgovaraju upotrebi kao podesivi otpornik ili djelitelj napona, ovisno o spajanju u krugu.
Dostupnost više vrijednosti otpora omogućuje odabir varijante prema željenom rasponu podešavanja.
Idealno za
Kalibraciju elektroničkih krugova.
Podešavanje referentnog napona ili radne točke.
Servisne popravke i laboratorijske prototipove.
Ugradnju na tiskane pločice u aplikacijama male snage.
Razvojne, mjerne i regulacijske krugove koji zahtijevaju fino podešavanje otpora.
Sadržaj pakiranja
1 komad trimera 3296W u odabranoj varijanti otpora.
Zašto odabrati ovaj proizvod
Višeokretna izvedba omogućuje preciznije podešavanje od jednookretnih trimera.
Navedena snaga disipacije od 0,5 W prikladna je za aplikacije podešavanja male snage.
Razmak izvoda od 2,54 mm odgovara standardnom rasteru koji se koristi na tiskanim pločicama.
Varijante s različitim vrijednostima otpora pokrivaju širok raspon uobičajenih potreba za podešavanjem.
Vertikalno podešavanje prikladno je za pločice gdje je pristup trimeru odozgo.
Upute za instalaciju i rad
Prije ugradnje provjerite odabranu vrijednost otpora i spoj izvoda u određenom krugu.
Prilikom lemljenja nemojte pregrijavati izvode i tijelo komponente.
Podešavanje vršite odgovarajućim odvijačem bez prekomjerne mehaničke sile.
Ne prekoračujte navedenu snagu disipacije komponente.
Sigurnosna upozorenja
Komponenta je namijenjena za upotrebu u elektroničkim krugovima i zahtijeva ispravno spajanje prema dizajnu uređaja.
Neispravno spajanje ili prekoračenje snage disipacije može dovesti do pregrijavanja, oštećenja komponente ili kvara kruga.
Montažu u uređaje priključene na opasan napon smije izvoditi samo osoba s odgovarajućom elektrotehničkom kvalifikacijom.
Prije rukovanja s ugrađenom pločicom isključite napajanje i ispraznite elemente za pohranu energije u krugu.
