Descrizione

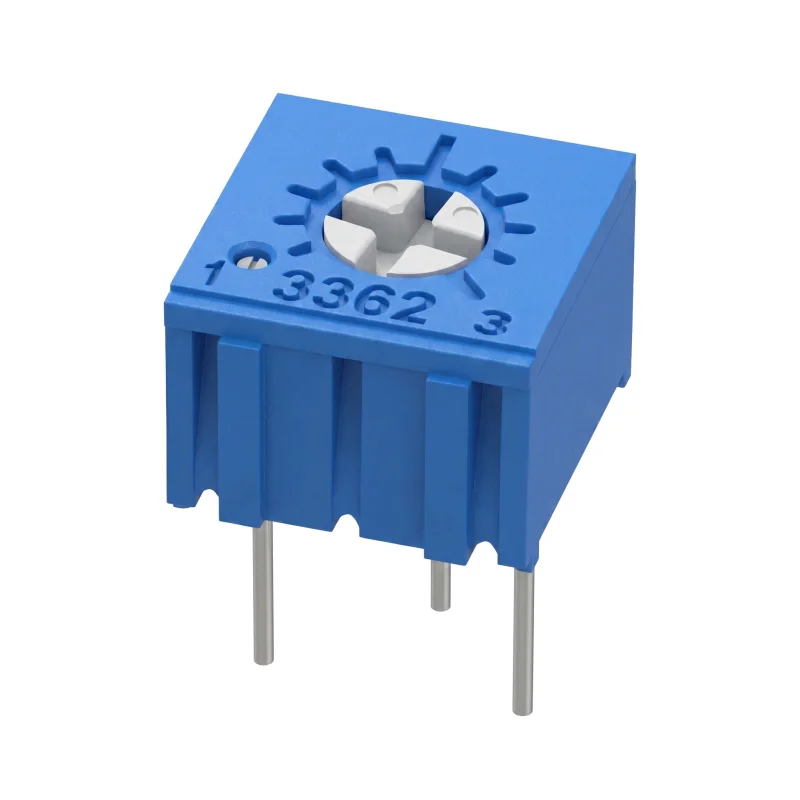

Trimer 3362P-1 je jednookretni linearni podesivi potenciometar za ugradnju na tiskanu pločicu (PCB). Služi za podešavanje vrijednosti otpora u elektroničkim krugovima, na primjer pri kalibraciji, korekciji radne točke ili podešavanju razine signala. Vertikalna os omogućuje pristup elementu za regulaciju odozgo nakon ugradnje na PCB.
Tehničke specifikacije
Tip: trimer, podesivi potenciometar
Oznaka tipa: 3362P-1
Karakteristika: linearna
Tolerancija otpora: ±10 %
Snaga disipacije: 0,5 W
Os podešavanja: vertikalna
Broj okretaja: 1
Kut podešavanja: 200° ±20°
Dimenzije: 6,6 × 6,4 × 4,7 mm
Razmak pinova: 2,54 mm
Temperaturni koeficijent: ±250 ppm/°C
Montaža: THT komponenta za PCB
Funkcije i značajke
Jednookretno podešavanje vrijednosti otpora.
Vertikalna regulacijska os za podešavanje s gornje strane komponente.
THT izvedba s razmakom pinova prikladnim za ugradnju na PCB.
Kompaktno kućište za upotrebu u elektroničkim modulima i manjim uređajima.
Dostupnost u više varijanti otpora za različite dizajne krugova.
Idealno za
Podešavanje i fino ugađanje analognih elektroničkih krugova.
Kalibracijske elemente u mjernim i regulacijskim sklopovima.
Razvojne, servisne i laboratorijske aplikacije.
Ugradnju na PCB u uređajima gdje je potrebno ručno podešavanje otpora.
Sadržaj pakiranja
1× trimer 3362P-1 u odabranoj varijanti otpora
Zašto odabrati ovaj proizvod
Ima navedenu toleranciju otpora, snagu disipacije, dimenzije i razmak pinova za provjeru prikladnosti u dizajnu PCB-a.
Jednookretna izvedba prikladna je za ručno podešavanje vrijednosti bez potrebe za višeokretnim mehanizmom.
Vertikalna os olakšava podešavanje pri pristupu s gornje strane pločice.
Više varijanti otpora omogućuje odabir vrijednosti prema konkretnom sklopu.
Upute za instalaciju i rad
Prije ugradnje provjerite odabranu vrijednost otpora, raspored pinova i dopuštenu snagu disipacije u konkretnom krugu.
Komponentu lemite na način prikladan za THT elektroničke komponente i spriječite prekomjerno toplinsko naprezanje kućišta.
Podešavanje provodite odgovarajućim odvijačem bez primjene prekomjerne sile na regulacijski element.
Montažu u električni uređaj mora obaviti osoba sa znanjem rada s elektroničkim krugovima.
Sigurnosna upozorenja
Ne prekoračujte snagu disipacije od 0,5 W; u slučaju preopterećenja postoji opasnost od pregrijavanja i oštećenja komponente.
Neispravno spajanje pinova, kratki spoj ili upotreba izvan parametara dizajna kruga može dovesti do oštećenja trimera ili povezanih komponenti.
Pri upotrebi u krugovima s opasnim naponom, uređaj mora biti isključen iz napajanja prije montaže, lemljenja ili podešavanja.
Komponenta nije namijenjena za podešavanje u uključenom uređaju, osim ako konstrukcija uređaja ne osigurava siguran pristup regulacijskom elementu.
