Descrizione

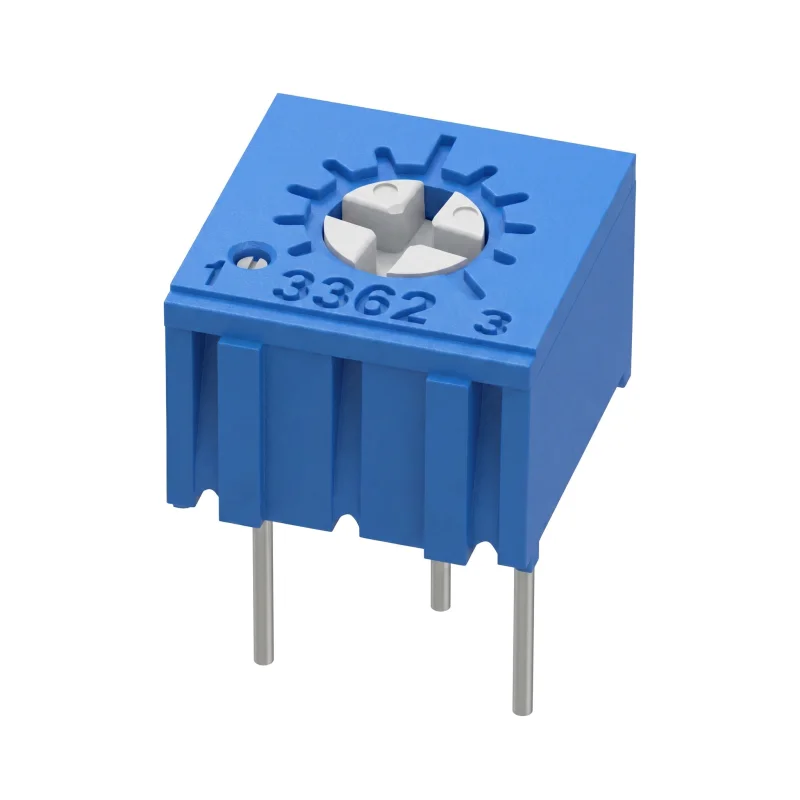

Trimer 3362P-1 je enoobratni linearni nastavljivi potenciometer za namestitev na tiskano vezje (TIV). Uporablja se za nastavitev vrednosti upornosti v elektronskih vezjih, na primer pri kalibraciji, korekciji delovne točke ali nastavitvi nivoja signala. Vertikalna os omogoča dostop do regulacijskega elementa od zgoraj po namestitvi na TIV.
Tehnične specifikacije
Tip: trimer, nastavljivi potenciometer
Tipska oznaka: 3362P-1
Karakteristika: linearna
Toleranca upornosti: ±10 %
Izgubna moč: 0,5 W
Os nastavitve: vertikalna
Število obratov: 1
Kot nastavitve: 200° ±20°
Dimenzije: 6,6 × 6,4 × 4,7 mm
Razmik priključkov: 2,54 mm
Temperaturni koeficient: ±250 ppm/°C
Montaža: komponenta s priključki za TIV
Funkcije in lastnosti
Enoobratna nastavitev vrednosti upornosti.
Vertikalna regulacijska os za nastavitev z zgornje strani komponente.
Izvedba s priključki z razmikom, primernim za namestitev na TIV.
Kompaktno ohišje za uporabo v elektronskih modulih in manjših napravah.
Na voljo v več variantah upornosti za različne načrte vezij.
Idealno za
Nastavitev in fino uravnavanje analognih elektronskih vezij.
Kalibracijske elemente v merilnih in regulacijskih vezjih.
Razvojne, servisne in laboratorijske aplikacije.
Namestitev na TIV v napravah, kjer je potrebna ročna nastavitev upornosti.
Vsebina paketa
1× trimer 3362P-1 v izbrani varianti upornosti
Zakaj izbrati ta izdelek
Ima navedeno toleranco upornosti, izgubno moč, dimenzije in razmik priključkov za preverjanje primernosti pri načrtovanju TIV.
Enoobratna izvedba je primerna za ročno nastavitev vrednosti brez potrebe po večobratnem mehanizmu.
Vertikalna os olajša nastavitev pri dostopu z zgornje strani plošče.
Več variant upornosti omogoča izbiro vrednosti glede na specifično vezje.
Navodila za namestitev in uporabo
Pred namestitvijo preverite izbrano vrednost upornosti, priključitev pinov in dovoljeno izgubno moč v specifičnem vezju.
Komponento spajkajte na način, primeren za elektronske komponente s priključki, in preprečite prekomerno toplotno obremenitev ohišja.
Nastavitev izvajajte s primernim izvijačem brez prekomerne sile na regulacijski element.
Montažo v električno napravo mora izvesti oseba z znanjem dela z elektronskimi vezji.
Varnostna opozorila
Ne presezite izgubne moči 0,5 W; pri preobremenitvi obstaja nevarnost pregrevanja in poškodbe komponente.
Nepravilna priključitev pinov, kratek stik ali uporaba izven parametrov načrta vezja lahko privede do poškodbe trimerja ali povezanih komponent.
Pri uporabi v vezjih z nevarno napetostjo mora biti naprava pred montažo, spajkanjem ali nastavljanjem odklopljena od napajanja.
Komponenta ni namenjena nastavljanju v priključeni napravi, razen če konstrukcija naprave zagotavlja varen dostop do regulacijskega elementa.
