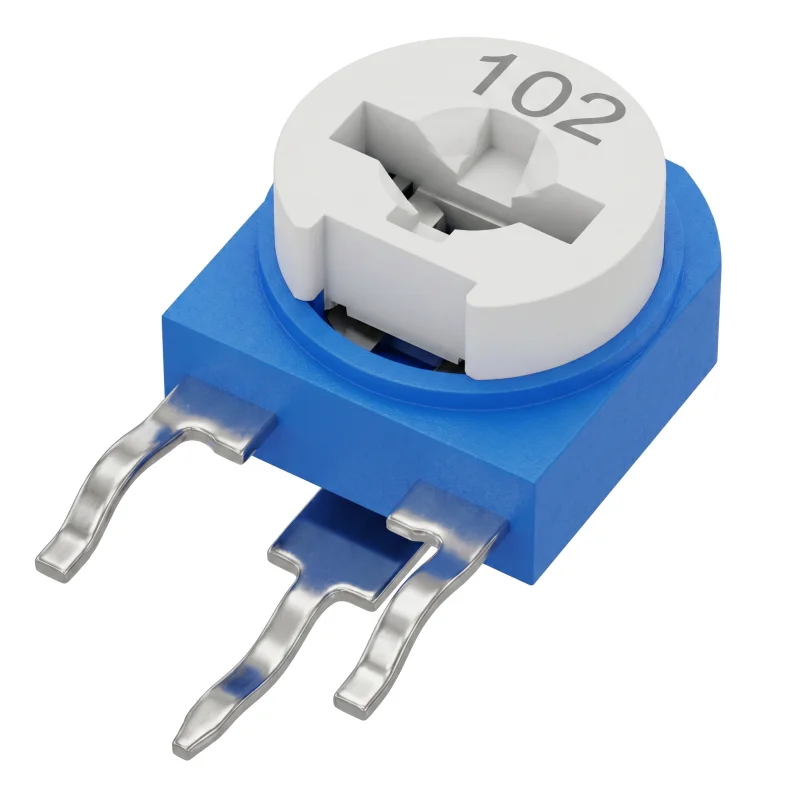

Stojatý uhlíkový trimer RM-063 je jednootáčkový nastavovací potenciometer pre osadenie do elektronických obvodov. Slúži na ručné nastavenie hodnoty odporu v rámci zvoleného variantu, napríklad pri kalibrácii, dolaďovaní alebo servisnom nastavení obvodu.
Technické špecifikácie
Typ: uhlíkový trimer
Vyhotovenie: stojaté
Modelové označenie: RM-063
Veľkosť: 5 mm
Os nastavenia: vertikálna
Počet otáčok: 1
Uhol nastavenia: 200° ± 20°
Tolerancia odporu: ±20 %
Maximálne napätie: 50 V DC
Stratový výkon: 0,1 W
Rozmery: 6,4 x 5,2 x 11,3 mm
Rozstup vývodov: 5 mm
Funkcie a vlastnosti
Umožňuje ručné nastavenie odporu pomocou horného nastavovacieho prvku.
Jednootáčkové vyhotovenie je vhodné na základné dolaďovanie hodnoty v obvode.
Stojatá konštrukcia šetrí pôdorysný priestor na doske plošných spojov.
Trojvývodové vyhotovenie zodpovedá trimeru používanému ako nastaviteľný delič napätia alebo premenlivý odpor podľa zapojenia.
Produkt je dodávaný vo zvolenom odporovom variante.
Ideálne pre
Kalibračné a nastavovacie obvody v elektronike.
Servisné opravy a výmenu trimerov so zhodným typom a parametrami.
Vývojové prototypy a laboratórne zapojenia.
Dosky plošných spojov s požiadavkou na zvislé nastavenie trimeru.
Obsah balenia
1x Stojatý uhlíkový trimer RM-063 vo zvolenom odporovom variante.
Prečo zvoliť tento produkt
Uvedené parametre umožňujú výber podľa hodnoty odporu, tolerancie, napäťového limitu a stratového výkonu.
Stojaté vyhotovenie s vertikálnou osou umožňuje nastavovanie zhora po osadení na dosku.
Rozstup vývodov 5 mm uľahčuje kontrolu vhodnosti pre konkrétny návrh alebo náhradu.
Variantné hodnoty odporu umožňujú použitie v rôznych typoch nastavovacích obvodov.
Pokyny k inštalácii a prevádzke
Pred osadením overte zhodu hodnoty odporu, rozstupu vývodov a mechanického vyhotovenia s danou aplikáciou.
Pri spájkovaní zabráňte nadmernému tepelnému namáhaniu puzdra a vývodov.
Nastavenie vykonávajte vhodným nástrojom, bez použitia nadmernej sily na nastavovací prvok.
Montáž a zapojenie do elektrického zariadenia má vykonávať osoba so znalosťou elektronických obvodov.
Bezpečnostné upozornenia
Neprekračujte maximálne napätie 50 V DC ani stratový výkon 0,1 W.
Nesprávne zapojenie alebo preťaženie môže spôsobiť prehriatie, poškodenie súčiastky alebo poruchu pripojeného obvodu.
Súčiastku neosádzajte ani neupravujte v obvode pod napätím.
Pred uvedením zariadenia do prevádzky skontrolujte polaritu zapojenia obvodu, mechanické usadenie a kvalitu spájkovaných spojov.
