Descrizione

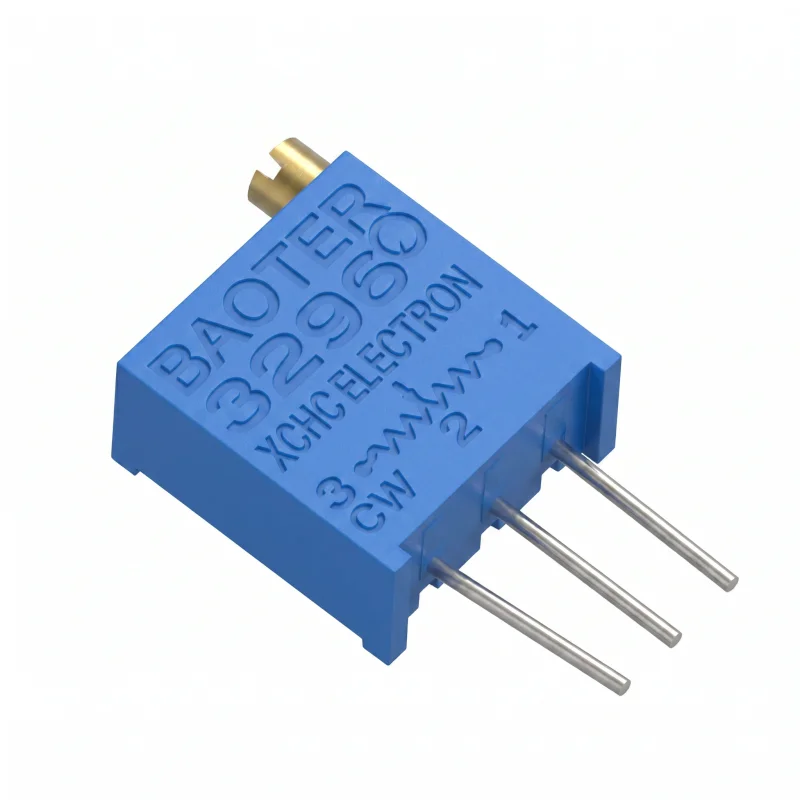

Il trimmer 3296W è un resistore variabile multigiro progettato per la regolazione fine dei parametri elettrici nei circuiti elettronici. L’asse verticale e i terminali con passo per circuiti stampati (PCB) ne consentono l’uso per la calibrazione, l’impostazione di valori di riferimento e gli interventi di manutenzione sui dispositivi.
Specifiche tecniche
Tipo: trimmer 3296W
Esecuzione: resistore variabile multigiro
Caratteristica: lineare
Tolleranza della resistenza: ±10 %
Potenza dissipata: 0,5 W
Numero di giri: 25
Angolo di regolazione: 9000° ±20°
Asse: verticale
Dimensioni: 9,53 × 4,83 × 10,03 mm
Passo dei terminali: 2,54 mm
Montaggio: su circuito stampato (PCB)
Funzioni e caratteristiche
Consente una regolazione fine della resistenza tramite un meccanismo multigiro.
L’andamento lineare della resistenza è ideale per la regolazione in circuiti analogici e di controllo.
L’asse verticale permette di accedere all’elemento di regolazione dalla parte superiore della scheda.
I tre terminali consentono l’utilizzo come resistore variabile o partitore di tensione, a seconda del collegamento nel circuito.
La disponibilità di più valori di resistenza permette di scegliere la variante in base al range di regolazione richiesto.
Ideale per
Calibrazione di circuiti elettronici.
Impostazione della tensione di riferimento o del punto di lavoro.
Interventi di manutenzione e prototipi di laboratorio.
Montaggio su circuiti stampati in applicazioni a bassa potenza.
Circuiti di sviluppo, misurazione e regolazione che richiedono un’impostazione fine della resistenza.
Contenuto della confezione
1 pezzo di trimmer 3296W nella variante di resistenza selezionata.
Perché scegliere questo prodotto
Il design multigiro consente una regolazione più precisa rispetto ai trimmer a giro singolo.
La potenza dissipata di 0,5 W è adatta per applicazioni di regolazione a bassa potenza.
Il passo dei terminali di 2,54 mm corrisponde alla griglia standard utilizzata per i circuiti stampati.
Le varianti con diversi valori di resistenza coprono un’ampia gamma di esigenze comuni di regolazione.
La regolazione verticale è indicata per le schede in cui l’accesso al trimmer avviene dall’alto.
Istruzioni per l’installazione e l’uso
Prima del montaggio, verificare il valore di resistenza scelto e il collegamento dei terminali nello specifico circuito.
Durante la saldatura, non surriscaldare i terminali e il corpo del componente.
Eseguire la regolazione con un cacciavite adeguato senza applicare una forza meccanica eccessiva.
Non superare la potenza dissipata indicata per il componente.
Avvertenze di sicurezza
Il componente è destinato all’uso in circuiti elettronici e richiede un cablaggio corretto secondo il progetto del dispositivo.
Un collegamento errato o il superamento della potenza dissipata può causare surriscaldamento, danni al componente o guasti al circuito.
Il montaggio in dispositivi collegati a tensioni pericolose deve essere eseguito esclusivamente da personale con un’adeguata qualifica elettrotecnica.
Prima di maneggiare la scheda assemblata, scollegare l’alimentazione e scaricare gli elementi di accumulo nel circuito.
