Descrizione

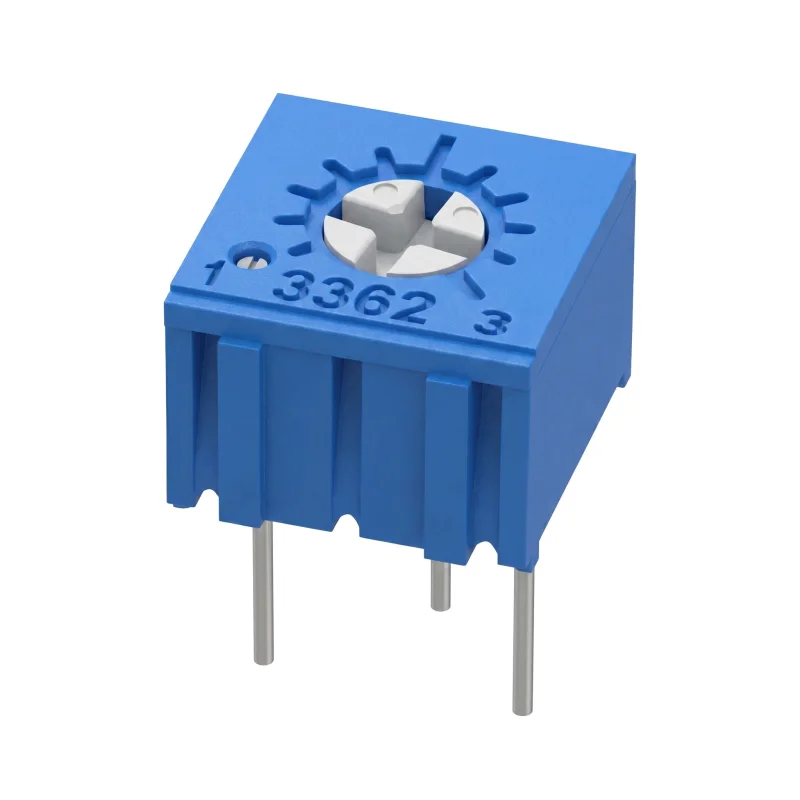

Trimmer 3362P-1 är en envarvs linjär inställningspotentiometer för montering på mönsterkort (PCB). Den används för att ställa in resistansvärdet i elektroniska kretsar, till exempel vid kalibrering, korrigering av arbetspunkt eller justering av signalnivåer. Den vertikala axeln ger åtkomst till justeringselementet uppifrån efter montering på mönsterkortet.

Tekniska specifikationer

Typ: trimmer, inställningspotentiometer

Typbeteckning: 3362P-1

Karakteristik: linjär

Resistanstolerans: ±10 %

Effekttålighet: 0,5 W

Justeringsaxel: vertikal

Antal varv: 1

Justeringsvinkel: 200° ±20°

Mått: 6,6 × 6,4 × 4,7 mm

Benavstånd (pitch): 2,54 mm

Temperaturkoefficient: ±250 ppm/°C

Montering: hålmontering (THT) på mönsterkort

Funktioner och egenskaper

Envarvsjustering av resistansvärdet.

Vertikal justeringsaxel för inställning från komponentens ovansida.

Hålmonterat utförande med benavstånd anpassat för mönsterkort.

Kompakt kapsling för användning i elektroniska moduler och mindre enheter.

Finns i flera resistansvarianter för olika kretsdesigner.

Idealisk för

Inställning och finjustering av analoga elektroniska kretsar.

Kalibreringselement i mät- och styrkretsar.

Utvecklings-, service- och laboratorieapplikationer.

Montering på mönsterkort i enheter där manuell resistansjustering krävs.

Förpackningens innehåll

1× trimmer 3362P-1 i vald resistansvariant

Varför välja denna produkt

Angiven resistanstolerans, effekttålighet, mått och benavstånd gör det enkelt att verifiera lämpligheten i din mönsterkortsdesign.

Envarvsutförandet är lämpligt för manuell inställning av värdet utan behov av en flervarvsmekanism.

Den vertikala axeln underlättar justering när man har åtkomst från kortets ovansida.

Flera resistansvarianter gör det möjligt att välja värde utifrån den specifika kretsen.

Anvisningar för installation och drift

Kontrollera valt resistansvärde, stiftkonfiguration och tillåten effekttålighet i den specifika kretsen före montering.

Löd komponenten på ett sätt som är lämpligt för hålmonterade elektroniska komponenter och undvik överdriven termisk påfrestning på kapslingen.

Utför justeringen med en lämplig skruvmejsel utan att använda överdriven kraft på justeringselementet.

Montering i elektrisk utrustning måste utföras av en person med kunskap om arbete med elektroniska kretsar.

Säkerhetsvarningar

Överskrid inte effekttåligheten på 0,5 W; vid överbelastning finns risk för överhettning och skador på komponenten.

Felaktig anslutning av stift, kortslutning eller användning utanför kretsens designparametrar kan leda till skador på trimmern eller anslutna komponenter.

Vid användning i kretsar med farlig spänning måste enheten kopplas bort från strömförsörjningen före montering, lödning eller justering.

Komponenten är inte avsedd att justeras i en strömsatt enhet, såvida inte enhetens konstruktion säkerställer säker åtkomst till justeringselementet.
