Descrizione

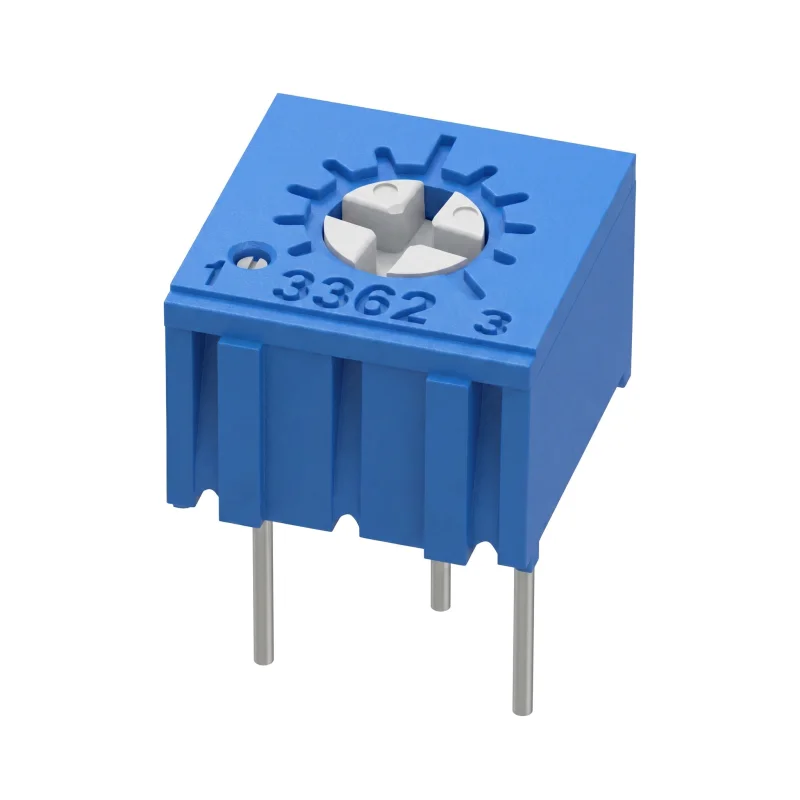

A 3362P-1 trimmer egy egyfordulatos lineáris beállító potenciométer nyomtatott áramköri lapokba (NYÁK) történő beépítésre. Elektronikus áramkörök ellenállásértékének beállítására szolgál, például kalibrálásnál, munkapont korrekciónál vagy jelszintek beállításánál. A függőleges tengely lehetővé teszi a szabályozó elem felülről történő elérését a NYÁK-ba való beépítés után.
Műszaki specifikációk
Típus: trimmer, beállító potenciométer
Típusjelzés: 3362P-1
Karakterisztika: lineáris
Ellenállás tűrése: ±10 %
Veszteségi teljesítmény: 0,5 W
Beállítási tengely: függőleges
Fordulatok száma: 1
Beállítási szög: 200° ±20°
Méretek: 6,6 × 6,4 × 4,7 mm
Lábak távolsága: 2,54 mm
Hőmérsékleti együttható: ±250 ppm/°C
Szerelés: furatszerelt (THT) alkatrész NYÁK-ba
Funkciók és jellemzők
Egyfordulatos ellenállásérték-beállítás.
Függőleges szabályozótengely az alkatrész felső részéről történő beállításhoz.
Furatszerelt kivitel, NYÁK-ba történő beépítéshez megfelelő lábtávolsággal.
Kompakt tokozás elektronikai modulokban és kisebb eszközökben való használatra.
Többféle ellenállásváltozatban is elérhető a különböző áramköri tervekhez.
Ideális az alábbiakhoz
Analóg elektronikus áramkörök beállítása és finomhangolása.
Kalibrációs elemek mérő- és szabályozó áramkörökben.
Fejlesztési, szerviz- és laboratóriumi alkalmazások.
NYÁK-ba történő beépítés olyan eszközökben, ahol kézi ellenállás-beállításra van szükség.
A csomag tartalma
1× 3362P-1 trimmer a kiválasztott ellenállásváltozatban
Miért válassza ezt a terméket?
Megadott ellenállástűréssel, veszteségi teljesítménnyel, méretekkel és lábtávolsággal rendelkezik a NYÁK-tervezés megfelelőségének ellenőrzéséhez.
Az egyfordulatos kialakítás alkalmas a kézi értékbeállításra, többfordulatos mechanizmus szükségessége nélkül.
A függőleges tengely megkönnyíti a beállítást, ha a panel felülről hozzáférhető.
A többféle ellenállásváltozat lehetővé teszi az adott kapcsolásnak megfelelő érték kiválasztását.
Telepítési és üzemeltetési utasítások
Beépítés előtt ellenőrizze a kiválasztott ellenállásértéket, a lábak bekötését és a megengedett veszteségi teljesítményt az adott áramkörben.
Az alkatrészt a furatszerelt elektronikai komponenseknek megfelelő módon forrassza, és kerülje a tokozás túlzott hőterhelését.
A beállítást megfelelő csavarhúzóval végezze, anélkül, hogy túlzott erőt fejtene ki a szabályozó elemre.
Az elektromos berendezésbe történő beszerelést csak elektronikus áramkörökben jártas személy végezheti.
Biztonsági figyelmeztetések
Ne lépje túl a 0,5 W veszteségi teljesítményt; túlterhelés esetén fennáll a túlmelegedés és az alkatrész károsodásának veszélye.
A lábak helytelen bekötése, rövidzárlat vagy az áramköri tervezési paramétereken kívüli használat a trimmer vagy a csatlakozó alkatrészek károsodásához vezethet.
Veszélyes feszültségű áramkörökben történő alkalmazás esetén a berendezést szerelés, forrasztás vagy beállítás előtt le kell választani a tápfeszültségről.
Az alkatrész nem alkalmas feszültség alatt lévő berendezésben történő beállításra, kivéve, ha a berendezés kialakítása biztosítja a szabályozó elemhez való biztonságos hozzáférést.
