Descrizione

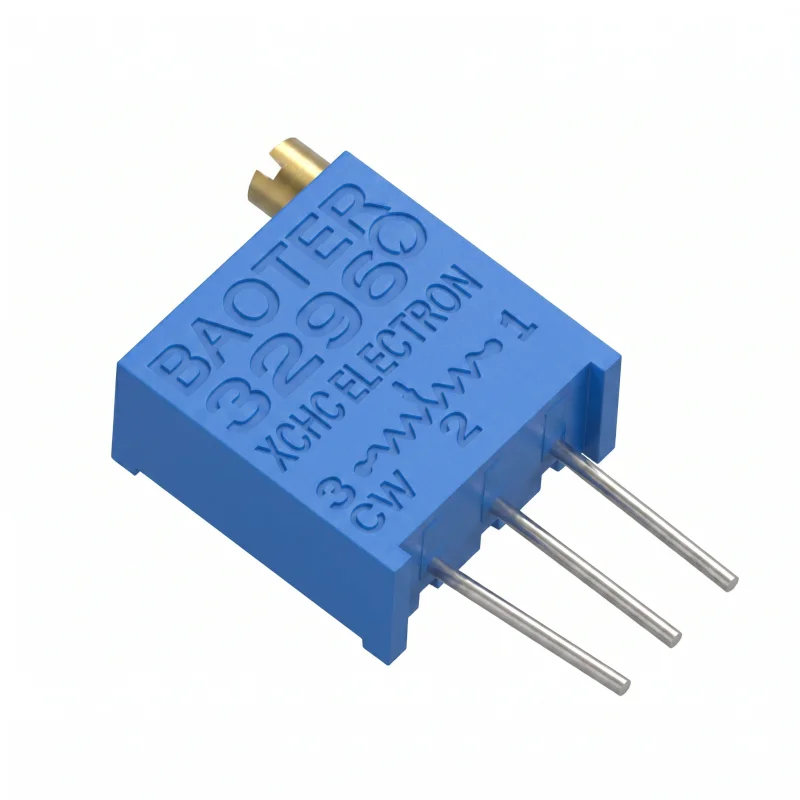

A 3296W trimmer egy többfordulatú beállító ellenállás (potenciométer), amelyet az elektronikus áramkörök elektromos paramétereinek finombeállítására terveztek. A függőleges tengelykialakítás és a nyomtatott áramköri lapokhoz (NYÁK) illeszkedő lábkiosztás lehetővé teszi a kalibrációt, a referenciaértékek beállítását és a berendezések szervizelési módosításait.
Műszaki specifikációk
Típus: 3296W trimmer
Kivitel: többfordulatú beállító ellenállás
Karakterisztika: lineáris
Ellenállás tűrése: ±10 %
Disszipációs teljesítmény: 0,5 W
Fordulatok száma: 25
Beállítási szög: 9000° ±20°
Tengely: függőleges
Méretek: 9,53 × 4,83 × 10,03 mm
Lábak távolsága (raszter): 2,54 mm
Szerelés: nyomtatott áramköri lapba (THT)
Funkciók és jellemzők
Lehetővé teszi az ellenállás finombeállítását a többfordulatú mechanizmus segítségével.
A lineáris ellenállásmenet analóg és vezérlő áramkörök beállítására egyaránt alkalmas.
A függőleges tengely felülről biztosít hozzáférést a beállító elemhez a panelen.
A három kivezetés lehetővé teszi a használatát változtatható ellenállásként vagy feszültségosztóként, az áramköri bekötéstől függően.
A többféle ellenállásérték elérhetősége lehetővé teszi a kívánt beállítási tartománynak megfelelő változat kiválasztását.
Ideális az alábbiakhoz
Elektronikus áramkörök kalibrálása.
Referenciafeszültség vagy munkapont beállítása.
Szerviz módosítások és laboratóriumi prototípusok.
Nyomtatott áramköri lapokba történő beültetés kis teljesítményű alkalmazásoknál.
Fejlesztési, mérő- és szabályozó áramkörök, amelyek finom ellenállás-beállítást igényelnek.
A csomag tartalma
1 db 3296W trimmer potenciométer a kiválasztott ellenállásértékkel.
Miért válassza ezt a terméket?
A többfordulatú kivitel pontosabb beállítást tesz lehetővé, mint az egyfordulatú trimmerek.
A megadott 0,5 W-os teljesítmény ideális a kis teljesítményű beállítási alkalmazásokhoz.
A 2,54 mm-es lábtávolság megfelel a nyomtatott áramköri lapoknál használt szabványos raszternek.
A különböző ellenállásértékű változatok lefedik az általános beállítási igények széles skáláját.
A függőleges beállítás olyan panelekhez alkalmas, ahol a trimmerhez felülről kell hozzáférni.
Telepítési és üzemeltetési utasítások
Beültetés előtt ellenőrizze a kiválasztott ellenállásértéket és a lábak bekötését az adott áramkörben.
Forrasztás során ne hevítse túl a kivezetéseket és az alkatrész testét.
A beállítást megfelelő csavarhúzóval, túlzott mechanikai erőltetés nélkül végezze.
Ne lépje túl az alkatrész megadott maximális teljesítményét.
Biztonsági figyelmeztetések
Az alkatrész elektronikus áramkörökben való használatra készült, és a berendezés terveinek megfelelő helyes bekötést igényel.
A helytelen bekötés vagy a maximális teljesítmény túllépése túlmelegedéshez, az alkatrész károsodásához vagy az áramkör meghibásodásához vezethet.
Veszélyes feszültséghez csatlakoztatott berendezésekbe történő beszerelést csak megfelelő elektrotechnikai képzettséggel rendelkező személy végezhet.
A beültetett panel kezelése előtt válassza le a tápfeszültséget, és süsse ki az áramkörben lévő energiatároló elemeket.
