Descrizione

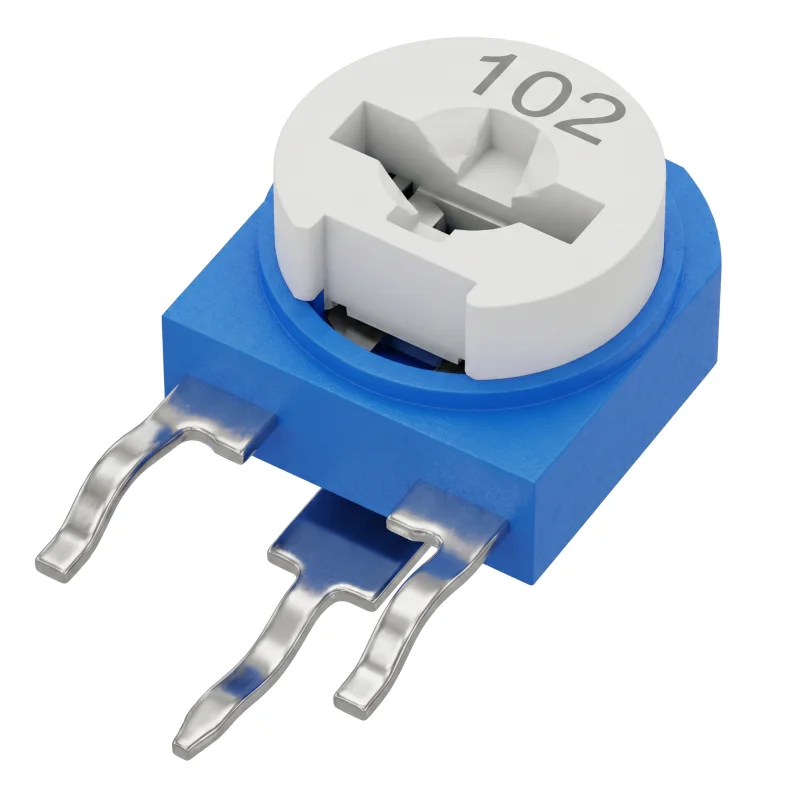

Der stehende Kohleschicht-Trimmer RM-063 ist ein Ein-Gang-Einstellpotentiometer zur Bestückung in elektronischen Schaltungen. Er dient zur manuellen Einstellung des Widerstandswertes innerhalb der gewählten Variante, beispielsweise bei der Kalibrierung, Feinabstimmung oder Wartung der Schaltung.
Technische Spezifikationen
Typ: Kohleschicht-Trimmer
Ausführung: stehend
Modellbezeichnung: RM-063
Größe: 5 mm
Einstellachse: vertikal
Anzahl der Umdrehungen: 1
Einstellwinkel: 200° ± 20°
Widerstandstoleranz: ±20 %
Maximale Spannung: 50 V DC
Verlustleistung: 0,1 W
Abmessungen: 6,4 x 5,2 x 11,3 mm
Rastermaß: 5 mm
Funktionen und Eigenschaften
Ermöglicht die manuelle Einstellung des Widerstands über das obere Einstellelement.
Die Ein-Gang-Ausführung eignet sich für die grundlegende Feinabstimmung des Wertes in der Schaltung.
Die stehende Bauform spart Platz auf der Leiterplatte.
Die dreipolige Ausführung entspricht einem Trimmer, der je nach Beschaltung als einstellbarer Spannungsteiler oder variabler Widerstand verwendet wird.
Das Produkt wird in der gewählten Widerstandsvariante geliefert.
Ideal für
Kalibrierungs- und Einstellschaltungen in der Elektronik.
Wartungsreparaturen und den Austausch von Trimmern mit gleichem Typ und Parametern.
Entwicklungsprototypen und Laborschaltungen.
Leiterplatten, die eine vertikale Einstellung des Trimmers erfordern.
Lieferumfang
1x Stehender Kohleschicht-Trimmer RM-063 in der gewählten Widerstandsvariante.
Warum Sie dieses Produkt wählen sollten
Die angegebenen Parameter ermöglichen die Auswahl nach Widerstandswert, Toleranz, Spannungsgrenze und Verlustleistung.
Die stehende Ausführung mit vertikaler Achse ermöglicht die Einstellung von oben nach der Montage auf der Platine.
Das Rastermaß von 5 mm erleichtert die Überprüfung der Eignung für ein bestimmtes Design oder als Ersatz.
Verschiedene Widerstandswerte ermöglichen den Einsatz in unterschiedlichen Einstellschaltungen.
Installations- und Betriebshinweise
Überprüfen Sie vor der Bestückung die Übereinstimmung von Widerstandswert, Rastermaß und mechanischer Ausführung mit der jeweiligen Anwendung.
Vermeiden Sie beim Löten eine übermäßige thermische Belastung von Gehäuse und Anschlüssen.
Nehmen Sie die Einstellung mit einem geeigneten Werkzeug vor, ohne übermäßige Kraft auf das Einstellelement auszuüben.
Die Montage und der Anschluss an das elektrische Gerät sollten von einer Person mit Kenntnissen in elektronischen Schaltungen durchgeführt werden.
Sicherheitshinweise
Überschreiten Sie nicht die maximale Spannung von 50 V DC oder die Verlustleistung von 0,1 W.
Ein falscher Anschluss oder eine Überlastung kann zu Überhitzung, Beschädigung des Bauteils oder Fehlfunktionen der angeschlossenen Schaltung führen.
Bestücken oder verändern Sie das Bauteil nicht in einer unter Spannung stehenden Schaltung.
Überprüfen Sie vor der Inbetriebnahme des Geräts die Polarität der Schaltung, den mechanischen Sitz und die Qualität der Lötverbindungen.
