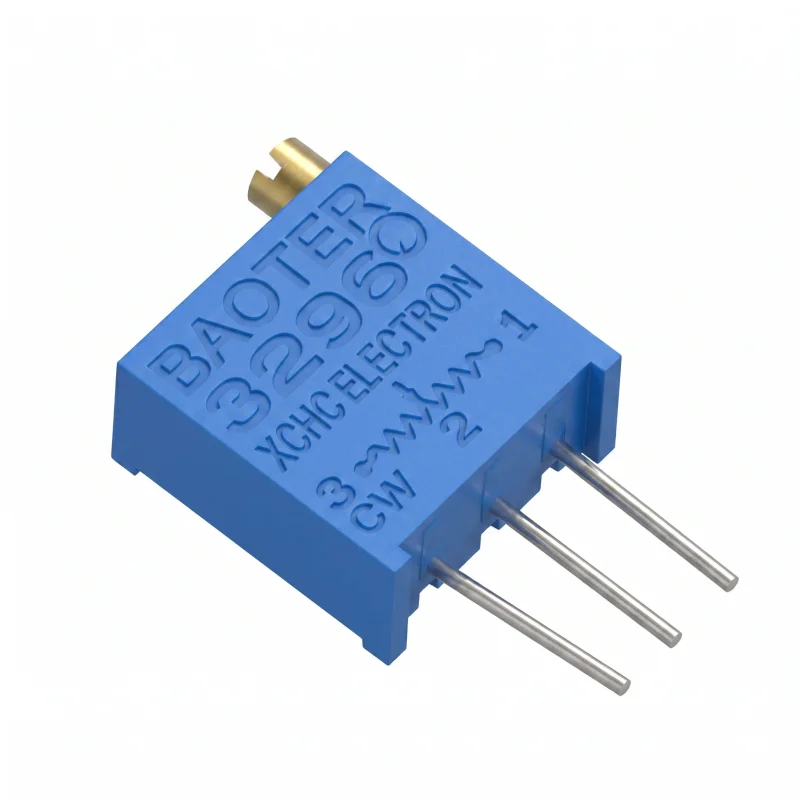

Trimpotentiometer 3296W är ett flervarvigt variabelt motstånd designat för finjustering av elektriska parametrar i elektroniska kretsar. Det vertikala utförandet av axeln och stiften med delning för mönsterkort möjliggör användning vid kalibrering, inställning av referensvärden och servicejusteringar av utrustning.
Tekniska specifikationer
Typ: trimpotentiometer 3296W
Utförande: flervarvigt variabelt motstånd
Karakteristik: linjär
Resistanstolerans: ±10 %
Effekttålighet: 0,5 W
Antal varv: 25
Justeringsvinkel: 9000° ±20°
Axel: vertikal
Mått: 9,53 × 4,83 × 10,03 mm
Stiftavstånd: 2,54 mm
Montering: på mönsterkort (PCB)
Funktioner och egenskaper
Möjliggör finjustering av resistansen tack vare en flervarvig mekanism.
Den linjära resistanskurvan är lämplig för justering i både analoga kretsar och styrkretsar.
Den vertikala axeln ger åtkomst till justeringselementet från kortets ovansida.
De tre stiften gör att den kan användas som ett variabelt motstånd eller en spänningsdelare, beroende på inkopplingen i kretsen.
Tillgången till flera resistansvärden gör det möjligt att välja variant efter önskat justeringsområde.
Idealisk för
Kalibrering av elektroniska kretsar.
Inställning av referensspänning eller arbetspunkt.
Servicejusteringar och laboratorieprototyper.
Montering på mönsterkort (PCB) i lågeffektapplikationer.
Utvecklings-, mät- och styrkretsar som kräver finjustering av resistans.
Förpackningens innehåll
1 st trimpotentiometer 3296W i vald resistansvariant.
Varför du ska välja denna produkt
Det flervarviga utförandet möjliggör en mer exakt inställning jämfört med envarviga trimpotentiometrar.
Effekttåligheten på 0,5 W är väl lämpad för justeringsapplikationer med låg effekt.
Stiftavståndet på 2,54 mm motsvarar det standardraster som används för mönsterkort.
Varianter med olika resistansvärden täcker ett brett spektrum av vanliga justeringsbehov.
Vertikal justering är praktiskt för kretskort där åtkomst till trimpotentiometern sker uppifrån.
Anvisningar för installation och drift
Före montering, kontrollera det valda resistansvärdet och stiftens inkoppling i den specifika kretsen.
Överhetta inte stiften och komponentkroppen under lödning.
Utför justeringen med en lämplig skruvmejsel utan att använda överdriven mekanisk kraft.
Överskrid inte komponentens angivna effekttålighet.
Säkerhetsföreskrifter
Komponenten är avsedd för användning i elektroniska kretsar och kräver korrekt inkoppling enligt enhetens design.
Felaktig inkoppling eller överskridande av effekttåligheten kan leda till överhettning, skador på komponenten eller kretsfel.
Montering i enheter som är anslutna till farlig spänning får endast utföras av person med lämplig elteknisk kvalifikation.
Koppla bort strömförsörjningen och ladda ur ackumulerande element i kretsen innan du hanterar det monterade kretskortet.
