Descrizione

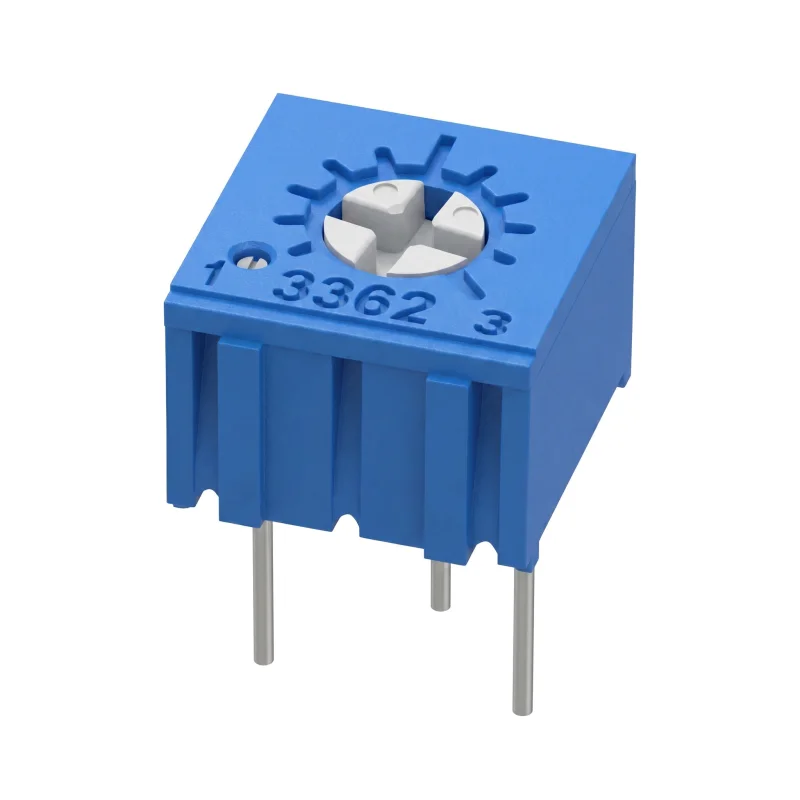

Trymer 3362P-1 to jednoobrotowy, liniowy potencjometr montażowy przeznaczony do montażu na płytkach drukowanych (PCB). Służy do regulacji wartości rezystancji w obwodach elektronicznych, na przykład podczas kalibracji, korekty punktu pracy lub ustawiania poziomów sygnału. Pionowa oś umożliwia dostęp do elementu regulacyjnego od góry po zamontowaniu na płytce PCB.
Specyfikacja techniczna
Typ: trymer, potencjometr montażowy
Oznaczenie typu: 3362P-1
Charakterystyka: liniowa
Tolerancja rezystancji: ±10%
Moc strat: 0,5 W
Oś regulacji: pionowa
Liczba obrotów: 1
Kąt regulacji: 200° ±20°
Wymiary: 6,6 × 6,4 × 4,7 mm
Raster wyprowadzeń: 2,54 mm
Współczynnik temperaturowy: ±250 ppm/°C
Montaż: przewlekany (THT) na PCB
Funkcje i właściwości
Jednoobrotowa regulacja wartości rezystancji.
Pionowa oś regulacyjna umożliwiająca ustawienie od górnej strony elementu.
Wersja przewlekana z rastrem odpowiednim do montażu na PCB.
Kompaktowa obudowa do zastosowania w modułach elektronicznych i mniejszych urządzeniach.
Dostępność w wielu wariantach rezystancji dla różnych projektów obwodów.
Idealny do
Ustawiania i dostrajania analogowych obwodów elektronicznych.
Elementów kalibracyjnych w układach pomiarowych i regulacyjnych.
Zastosowań projektowych, serwisowych i laboratoryjnych.
Montażu na PCB w urządzeniach wymagających ręcznej regulacji rezystancji.
Zawartość opakowania
1× trymer 3362P-1 w wybranym wariancie rezystancji
Dlaczego warto wybrać ten produkt
Posiada podaną tolerancję rezystancji, moc strat, wymiary i raster wyprowadzeń w celu weryfikacji przydatności w projekcie PCB.
Jednoobrotowa konstrukcja jest odpowiednia do ręcznej regulacji wartości bez konieczności stosowania mechanizmu wieloobrotowego.
Pionowa oś ułatwia regulację przy dostępie od górnej strony płytki.
Wiele wariantów rezystancji umożliwia wybór wartości odpowiedniej dla konkretnego układu.
Instrukcja montażu i obsługi
Przed montażem należy sprawdzić wybraną wartość rezystancji, układ wyprowadzeń i dopuszczalną moc strat w danym obwodzie.
Element należy lutować w sposób odpowiedni dla przewlekanych komponentów elektronicznych, unikając nadmiernego obciążenia termicznego obudowy.
Regulację należy przeprowadzać odpowiednim śrubokrętem, nie wywierając nadmiernej siły na element regulacyjny.
Montaż w urządzeniu elektrycznym musi być przeprowadzony przez osobę posiadającą wiedzę na temat pracy z obwodami elektronicznymi.
Ostrzeżenia dotyczące bezpieczeństwa
Nie należy przekraczać mocy strat 0,5 W; w przypadku przeciążenia istnieje ryzyko przegrzania i uszkodzenia elementu.
Nieprawidłowe podłączenie wyprowadzeń, zwarcie lub użycie poza parametrami projektowymi obwodu może prowadzić do uszkodzenia trymera lub powiązanych elementów.
W przypadku stosowania w obwodach z niebezpiecznym napięciem, urządzenie musi być odłączone od zasilania przed montażem, lutowaniem lub regulacją.
Element nie jest przeznaczony do regulacji w podłączonym urządzeniu, chyba że konstrukcja urządzenia zapewnia bezpieczny dostęp do elementu regulacyjnego.
