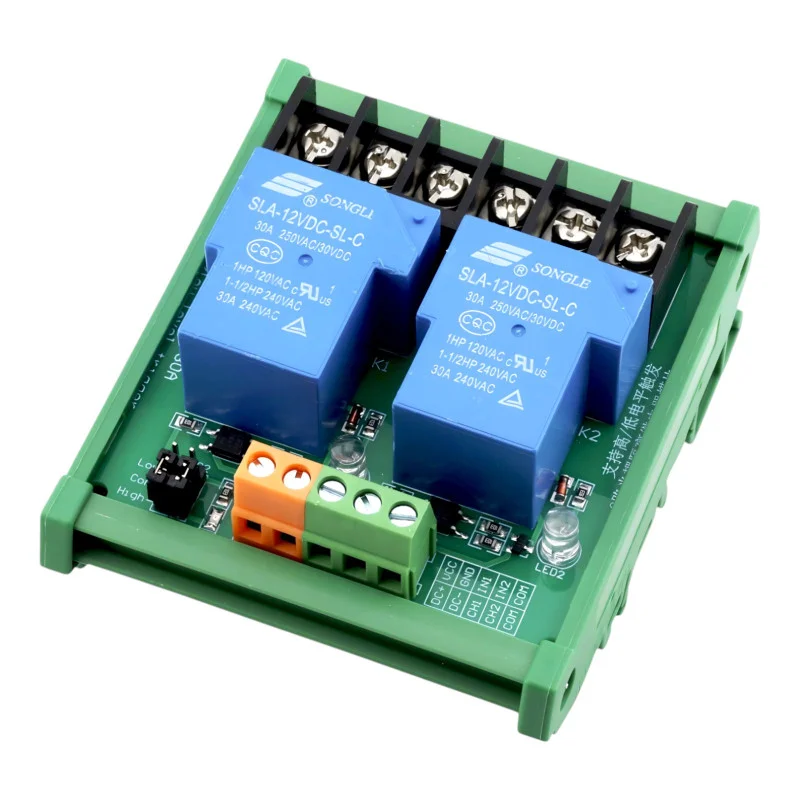

Kraftfull tvåkanalig relämodul med SLA-12VDC-SL-C relä och galvanisk isolering med hjälp av optokopplare. Modulen möjliggör styrning av upp till två enheter med hög strömförbrukning upp till 30 A. Lämplig för industriell automation, smarta hem, PLC-system och gör-det-själv-system. Möjliggör val mellan höga och låga triggernivåer (hög/låg trigger) och kan enkelt monteras på DIN-skena.
Tekniska specifikationer
Matningsspänning: 12 V DC
Relätyp: SLA-12VDC-SL-C
Antal kanaler: 2
Maximal kopplingsström: 30 A
Maximal kopplingsspänning: 250 V AC / 30 V DC
Styrström: ca. 80 mA
Triggerläge: låg eller hög logisk nivå (låg/hög trigger)
Relälivslängd:>100 000 kopplingscykler
Isolering: optokopplare på varje kanal för galvanisk isolering
Kortmaterial: dubbelsidig FR-4 PCB
Mått: 87 × 72 × 47 mm
Vikt: 95 g
Skyddsklass: IP20 (lämplig för installation i kopplingsskåp eller torr miljö)
Montering: 35 mm DIN-skena
Anslutning av utgångsreläer
COM relä gemensam kontakt
NO (Normalt öppen) stänger när reläet aktiveras
NC (Normalt stängd) öppnar när reläet aktiveras
Anslutningsexempel: Anslut fasledningen till COM-kontakten och utgångsenheten till NO för klassisk omkoppling när reläet är aktiverat.
Funktioner och egenskaper
Möjlighet att välja den logiska triggernivån (LÅG eller HÖG trigger)
Galvanisk isolering med hjälp av optokopplare säkerställer hög immunitet mot störningar
LED-indikering av varje kanals strömförsörjning
Hög kopplingseffekt på upp till 30 A per kanal
Säker konstruktion enligt internationella standarder med isolerande glipor
Enkel installation i kopplingsskåpet tack vare DIN-fäste
Driftstemperatur: -40 till +85 °C
Idealisk för
PLC och industriella styrsystem
Automatisering av processer i ett smart hem
Styrning av pumpar, belysning, värme och motorer
Experimentella och utvecklingsmässiga elektroniska projekt
Paketinnehåll
1 × 12V tvåkanalig relämodul med optokopplare och DIN-skenemontering
Varför välja den här produkten?
Kraftfullt 30 A relä med galvanisk isolering för säker styrning
Stöd för HIGH/LOW triggerläge kompatibelt med de flesta styrsystem
Robust design tillverkad av högkvalitativt FR-4-kretskort
Enkel montering på DIN-skena utan behov av ytterligare montering
Hög tillförlitlighet och lång relälivslängd
