Descrizione

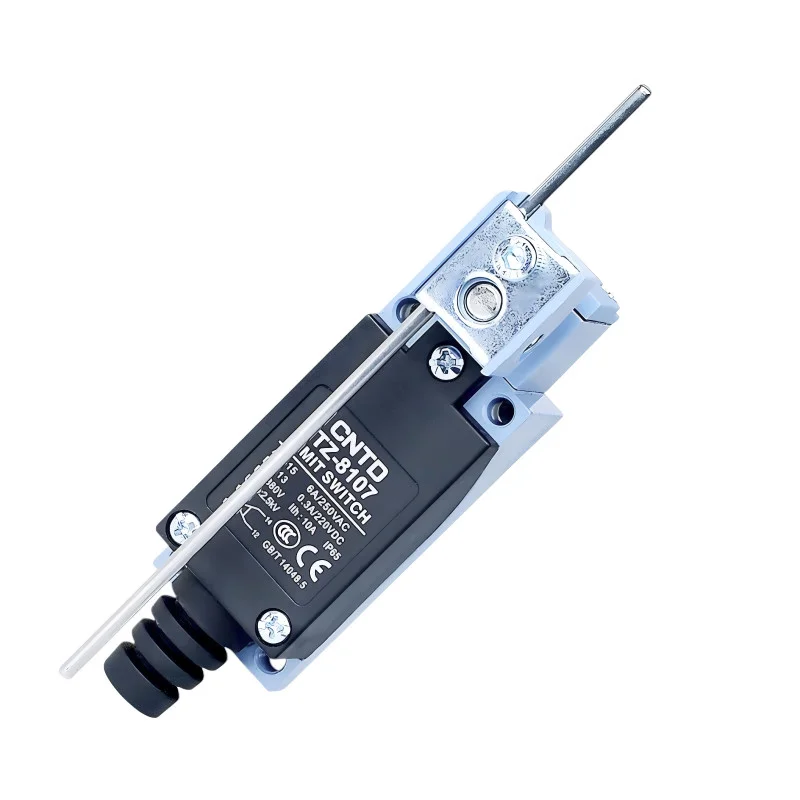

A TZ-8 sorozatú CNTD TZ-8107 végálláskapcsoló egy ipari mechanikus végálláskapcsoló, amely közvetlen működtetővel rendelkezik, tömör fémrúd formájában. Ez a kialakítás a pozíció és a mechanikus ütközők pontos érzékelésére szolgál, ahol közvetlen és egyértelmű érintkezésre van szükség rugalmas túlnyúlás nélkül. Robusztus felépítésének és nagy mechanikai ellenállásának köszönhetően alkalmas folyamatos működésre igényes ipari alkalmazásokban.
Műszaki adatok
Típus: mechanikus végálláskapcsoló
Modell: TZ-8107
Vezérlő: tömör fémrúd
Érintkező elrendezés: 1× NO + 1× NC (kettős áramkör)
Működési sebesség: 5 mm/s – 0,5 m/s
Érintkező ellenállás: max. 25 m
Szigetelési ellenállás: min. 100 M (500 VDC feszültségnél)
Átütési szilárdság: 1500 VAC / 1 perc
Mechanikai élettartam: 1 000 000 ciklus
Elektromos élettartam: több mint 500 000 kapcsolási ciklus
Üzemi hőmérséklet: -20°C és +70°C között
Relatív páratartalom: 95% relatív páratartalom
Védelem: IP65
Méretek: 29 × 27 × 129 mm
Súly: 180 g
Névleges feszültségek és áramok
| Rezisztív (AC) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Rezisztív (DC) | 830 V egyenfeszültség | 5 A | 5 A |
| 125 V egyenfeszültség | 0,4 A | 0,4 A | |
| 250 V egyenáram | 0,2 A | 0,2 A | |
| Indukció (AC) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktív (DC) | 830 V egyenfeszültség | 4 A | 4 A |
| 125 V egyenfeszültség | 3 A | 3 A | |
| 250 V egyenáram | 3 A | 3 A | |
| Túlfeszültség-áram | 12 A | 24 A |
Funkciók és jellemzők
Masszív fémrúd a pontos és megismételhető mozgásátvitelhez
Nagy mechanikai ellenállás rugalmas túlnyúlás nélkül
Dupla rugós érintkezőmechanizmus a hosszú élettartamért
Alumíniumötvözet és megerősített műanyag konstrukció
Víz-, por- és olajálló (IP65)
Stabil elektromos paraméterek mind AC, mind DC áramkörökhöz
Ideális a következőkhöz:
Ipari automatizálás
Szállítószalag és pozicionáló rendszerek
CNC gépek és megmunkálóközpontok
Összeszerelő és csomagoló sorok
Végállások és mechanikus ütközők pontos érzékelése
A csomag tartalma
Végálláskapcsoló CNTD TZ-8107
Miért válassza ezt a terméket?
A névleges feszültségek és áramok pontos és egyértelmű megadása
Robusztus kialakítás, ipari környezetbe is alkalmas
Hosszú mechanikai és elektromos élettartam
Megbízható megoldás igényes alkalmazásokhoz
A CNTD TZ-8 sorozat bizonyított minősége
