Descrizione

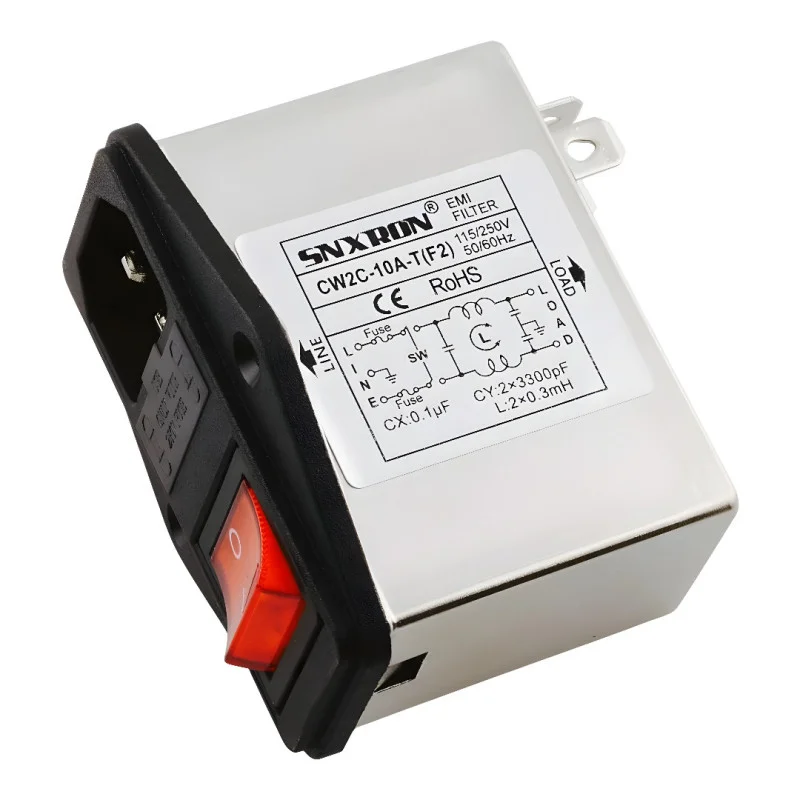

Modul za ulaz mreže za montažu na ploču koji kombinira IEC C14 ulaz, EMI filter i osvijetljenu sklopku. Varijanta CW2C-10A-T(F2) namijenjena je za ulaz napajanja uređaja gdje je potrebno suzbijanje smetnji na mreži i integrirana zaštita pomoću dvostrukog osigurača (F2). Instalacija je dizajnirana za montažni otvor u ploči.
Tehničke specifikacije
Model: CW2C
Vrsta: Filter napajanja tipa IEC utičnice (EMI filter mrežnog ulaza s IEC utičnicom)
Nazivni napon: 115/250 VAC
Nazivna struja: 3A, 6A, 10A (ovisno o varijanti)
Prebacivanje: crveno s pozadinskim osvjetljenjem
Radna frekvencija: 50/60Hz
Zaštita: dvostruka zaštita osiguračem (F2)
Vrsta ulaza: IEC C14
Priključak: jednofazni
Struja curenja: < 0,5 mA
Radna temperatura: -25 do +85 °C
Klimatska kategorija: 25/085/21
Materijal/dizajn: kućište s poniklanom površinom
Dimenzije (prema dokumentima): 66 × 52 × 58 mm
Certifikacija (prema dokumentima): CE, RoHS
Montaža: montaža u montažni otvor na ploči
Funkcije i značajke
Integrirani EMI filter za smanjenje visokofrekventnih smetnji na ulazu napajanja uređaja
IEC C14 ulazni konektor i prekidač u jednom modulu
Dvostruka zaštita osiguračem (F2) za zaštitu grane napajanja prema dizajnu uređaja
Pogodno za standardne mrežne primjene 115/250VAC pri 50/60Hz
Montaža na ploču za brzu ugradnju u ormarić s opremom
Idealno za
Ulazna snaga za industrijsku i laboratorijsku opremu
Ulazna snaga za mjerne uređaje i upravljačke jedinice
Oprema koja zahtijeva kombinaciju IEC kabela za napajanje, prekidača i glavnog EMI filtera
Primjena u servisu i proizvodnji u projektiranju i montaži energetskih panela
Sadržaj paketa
1× ulazni IEC filter za ploču CW2C s prekidačem za uključivanje/isključivanje
Zašto odabrati ovaj proizvod?
Kompaktna integracija više funkcija (IEC C14 + sklopka + EMI filter + zaštita osiguračem) u jedan element ploče
Parametri prikladni za uobičajeno napajanje iz električne mreže 115/250VAC i strujno opterećenje do 10A
Montaža na ploču pojednostavljuje dizajn ulaza napajanja uređaja
Navedeni certifikati (CE, RoHS) prema dostupnim dokumentima
Upute za instalaciju i uporabu
Ugradite u odgovarajući otvor za montažu na ploči i osigurajte mehaničku stabilnost u skladu s dizajnom ormara.
Pazite na ispravan spoj VODIČA (L), NULTOG (N) i PE prema oznakama na modulu i prema dijagramu vašeg uređaja.
Spojite izlaznu stranu (LOAD) na strujni krug uređaja; spojite ulaznu stranu na mrežno napajanje.
Odaberite i instalirajte osigurače prema zahtjevima primjene i konstrukcijskim ograničenjima uređaja.
Sigurnosna obavijest
Proizvod je dizajniran za rad s mrežnim naponom do 250 VAC. Nepravilna instalacija može uzrokovati strujni udar ili oštećenje uređaja.
Instalaciju i spajanje mora izvršiti kvalificirana osoba u skladu s važećim standardima i propisima.
Prije bilo kakve intervencije, isključite uređaj iz napajanja i provjerite da nema napona.
Osigurajte pouzdan spoj zaštitnog vodiča PE.
