Descrizione

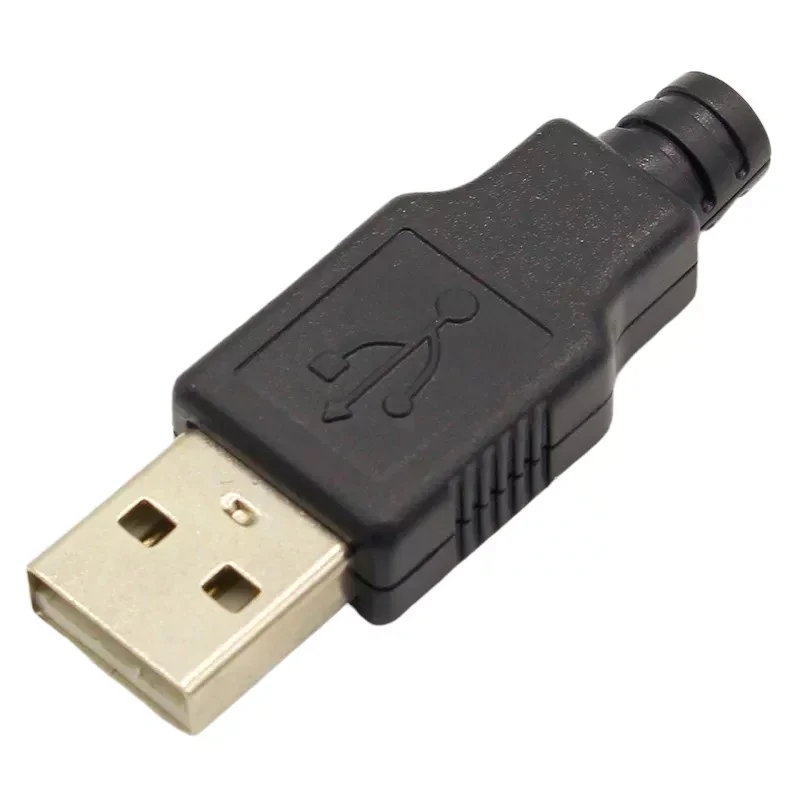

Az USB kábelcsatlakozó A típusú, hím kivitelben, vezetékre szerelhető és USB táp- vagy adatkábelek lezárására szolgál. A kialakítás egy 4 tűs USB csatlakozóból és egy fekete műanyag fedélből áll, amely mechanikai védelmet nyújt az érintkezőknek és a kábelcsatlakozási pontnak. A termék alkalmas szervizelési, fejlesztési és gyártási alkalmazásokhoz, ahol könnyen összeszerelhető, szabványos USB interfészre van szükség.
Műszaki adatok
Csatlakozó típusa: USB A típusú
Kialakítás: férfi
Csapok száma: 4
Interfész: USB
Névleges feszültség: 5V
Névleges áram: max. 2 A
Működési frekvencia: alacsony frekvenciájú használat
Összeszerelés: forrasztással
Kábelbevezető furat átmérője: 3,2 mm
Ház anyaga: fekete műanyag
Összetétel: USB 4 tűs csatlakozó + műanyag fedél
Funkciók és jellemzők
Standard USB A típusú dugasz az általános tápellátási és adatátviteli alkalmazásokhoz
4 tűs kialakítás, amely megfelel a szabványos USB interfészcsatlakozásnak
A kábel kialakítása lehetővé teszi a saját vezetékre való felszerelést
A műanyag borítás védi a forrasztott kötéseket a mechanikai igénybevételtől
Javításhoz, kábelgyártáshoz és prototípus-felhasználáshoz alkalmas
Egyszerű mechanikai összeszerelés a vezetékek forrasztása után
Ideális a következőkhöz:
USB kábelek gyártása és javítása
Elektronikai szerviz és szerelési munkák
5 V-os tápegység USB A típusú csatlakozóval
Eszközök adatkapcsolata szabványos USB A porttal
Prototípusok és egyedi elektronikai megoldások
A csomag tartalma
1x USB csatlakozó A típusú apa, 4 tűs
Miért válassza ezt a terméket?
Műszakilag szabványos megoldás USB-kábel lezárására
Kompakt kialakítás, praktikus telepítéshez
Egyedi kábelezési lehetőség az alkalmazási követelményeknek megfelelően
Mechanikus csatlakozásvédelem kétrészes fedéllel
Alkalmas professzionális és szervizhasználatra az elektronikai iparban
Telepítési és üzemeltetési utasítások
Összeszerelés előtt ellenőrizze mind a 4 érintkező megfelelő csatlakoztatását a használt USB-alkalmazásnak megfelelően.
A vezetékeket forrasztással kell összekötni, figyelembe véve a kábelszigetelés hőállóságát.
A forrasztás befejezése után ellenőrizze, hogy nincs-e rövidzárlat az érintkezők között.
A kábelnek meg kell egyeznie a 3,2 mm-es bemeneti furat átmérőjével, hogy a házban megfelelően illeszkedjen.
A telepítés után helyezze vissza a műanyag fedelet az érintkezők és a forrasztott kötések védelme érdekében.
Biztonsági figyelmeztetés
A csatlakozót 5 V feszültségű, alacsony feszültségű USB-alkalmazásokhoz tervezték.
Ne lépje túl a csatlakozó névleges elektromos terhelését.
Végezze el a telepítést a tápegység csatlakoztatása nélkül.
A termék nem használható túlzott páratartalmú környezetben, vagy ha nincs megfelelő védelem a mechanikai sérülések ellen.
