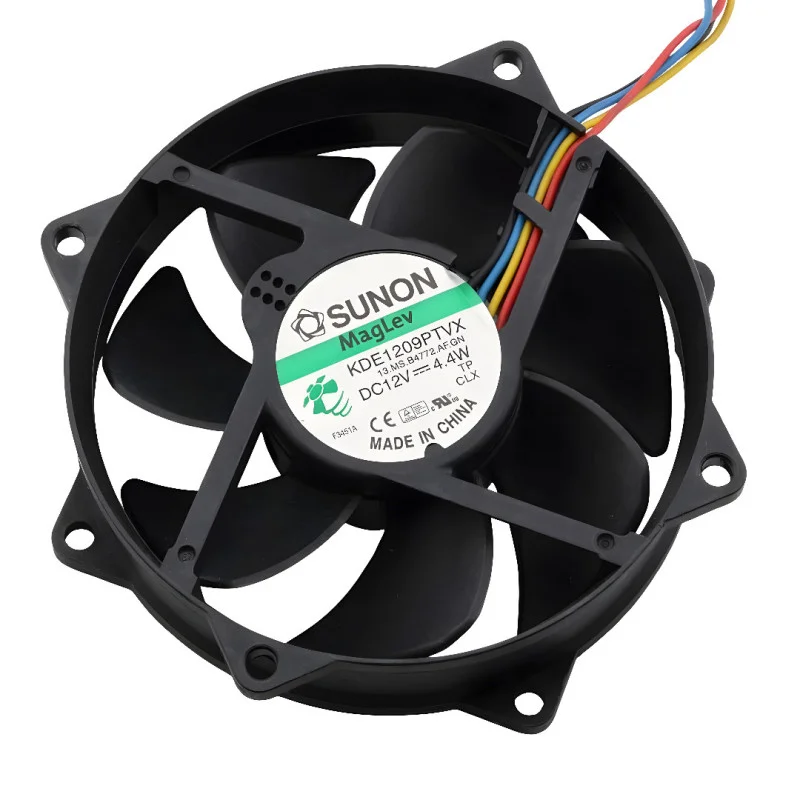

El ventilador axial SUNON KDE1209PTVX está diseñado para la refrigeración forzada de componentes electrónicos en espacios reducidos, generalmente para refrigeradores, armarios de equipos y aplicaciones industriales. Gracias a su conexión de 4 hilos con control PWM, permite una regulación suave de la velocidad y, al mismo tiempo, proporciona una señal de tacómetro para supervisar el funcionamiento.
Especificaciones técnicas
Modelo: KDE1209PTVX
Tipo: ventilador axial de CC
Dimensiones del marco: 92 × 92 × 25 mm
Tensión de alimentación: 12 V CC
Corriente nominal: 0,37 A
Consumo de energía nominal: 4,4 W
Velocidad: 2300 rpm
Flujo de aire: 45 CFM
Presión estática: 7,11 mm H2O
Ruido a máxima velocidad: 2533 dBA
Nivel de ruido (modo bajo/control de temperatura): 18-22 dBA
Conexión: 4 cables, conector de 4 pines (PWM + tacómetro)
Longitud del cable: aprox. 20 cm
Funciones y características
Control de velocidad PWM para optimizar la relación refrigeración y ruido
Salida tacométrica para monitorización de velocidad (diagnóstico de fallos, supervisión)
Diseño de 92 mm adecuado para enfriadores y posiciones de gabinetes con requisitos de mayor presión
Adecuado para aplicaciones que requieren una mayor presión estática (por ejemplo, aletas densas de enfriadores y filtros).
Ideal para
Refrigeración de CPU/GPU, disipadores de calor y módulos de potencia
Controladores industriales, fuentes de alimentación y convertidores de aire forzado
Ventilación de armarios de equipos con caudal limitado (rejillas, filtros, conductos)
Servicio de sustitución de ventiladores en conjuntos compatibles con conector PWM de 4 pines
Contenido del paquete
Ventilador SUNON KDE1209PTVX
¿Por qué elegir este producto?
Parámetros eléctricos claramente definidos para una fuente de alimentación de 12 V CC
Interfaz PWM de 4 pines para control de velocidad e integración en la supervisión del sistema
Tamaño compacto de 92 × 92 × 25 mm para una amplia compatibilidad en dispositivos electrónicos
Combinación de caudal y presión estática adecuada incluso para refrigeradores restrictivos
Instrucciones de instalación y funcionamiento
Verificar la compatibilidad mecánica (dimensiones 92 × 92 × 25 mm) y la orientación del flujo de aire según las flechas en el marco del ventilador.
Alimente únicamente con 12 V CC y dimensione la fuente de alimentación al menos para la corriente especificada con un margen.
Para el control PWM, utilice un conector de 4 pines; cuando se conecte a otro sistema, verifique la distribución de pines y los niveles de señal de control.
Asegúrese de que el aire circule libremente y minimice los obstáculos (rejillas, filtros) con respecto al caudal requerido.
Aviso de seguridad
El ventilador es un dispositivo giratorio; proteja los dedos y el cableado del contacto con el impulsor durante el funcionamiento.
Desconecte la alimentación antes de realizar la instalación o el mantenimiento.
No exceda el voltaje nominal de 12 V CC; una fuente de alimentación inadecuada puede provocar daños en el ventilador o un calentamiento excesivo.
