Descrizione
Yksivaiheinen verkkovirran EMI-suodatin, jossa on integroitu IEC-liitin (C14) ja sulakesuojaus, on suunniteltu vaimentamaan korkeataajuisia häiriöitä laitteiden syöttöjännitteessä. Sitä käytetään syöttötehomoduulina paneelissa, jossa se yksinkertaistaa verkkoliitäntää ja samalla rajoittaa häiriöiden etenemistä verkon ja kytketyn laitteen välillä.
Tekniset tiedot
Tyyppi: verkkovirran EMI-suodatin IEC-tulolla (IEC-pistorasiavirtasuodatin)
Vaihe: yksivaiheinen
Malli: CW2A-XX-T
Nimellisvirta: 1A, 3A, 6A, 10A (versiosta riippuen)
Nimellisjännite: 115/250 VAC
Nimellisverkkotaajuus: 50/60 Hz
Ilmastoluokka: 25.08.2021
Käyttölämpötila: -25 – +85 °C
Rakenne: nikkelöity metallikotelo
Asennus: paneeliin, kiinnitysreikään
Sertifiointi: CE, RoHS
Toiminnot ja ominaisuudet
Integroitu IEC C14 -tulo laitteiden virransyöttöön verkkovirrasta
EMI/RFI-suodatus häiriöiden estämiseksi yleisissä teollisuus- ja laboratorioympäristöissä
Moduuliin integroitu sulakesuojaus (“sulakkeella varustettu” versio)
Soveltuu häiriöiden vähentämiseen sekä yhteismuotoisessa että differentiaalimuotoisessa tilassa (tyypillinen verkon EMI-suodattimien kytkentä)
Paneelisuunnittelu nopeaa integrointia varten kaappeihin ja laitteisiin
Ihanteellinen
Mittaus- ja testauslaitteiden virtalähteet
Teollisuuslaitteet ja ohjausyksiköt, joissa on verkkovirtalähde
Häiriöille herkät ääni-/videolaitteet ja -laitteet
Laitteet, jotka vaativat parannettua sähkömagneettista yhteensopivuutta verkkojohdossa
Pakkauksen sisältö

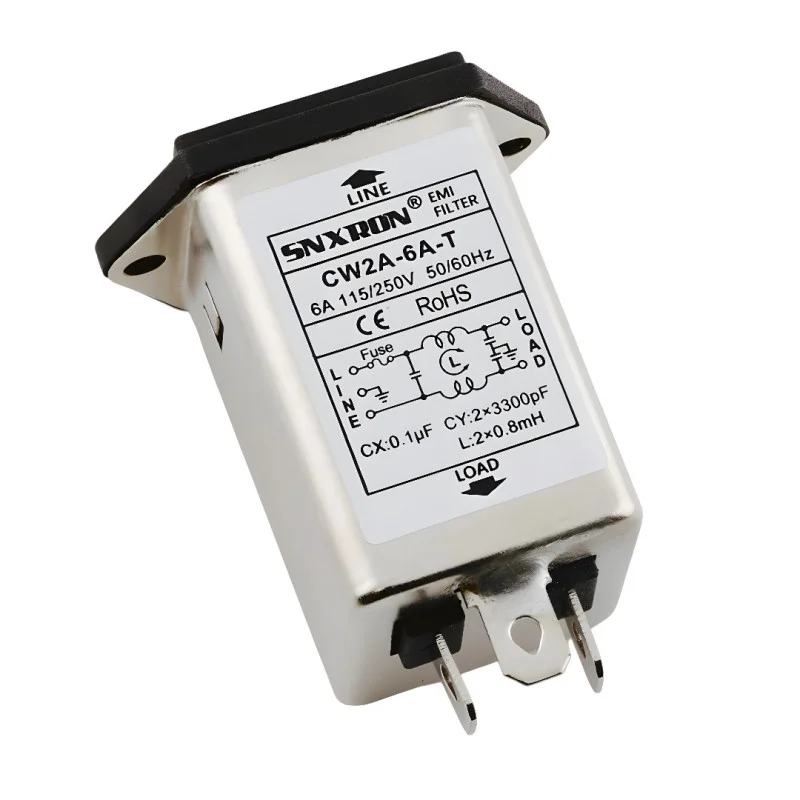

1× verkkovirran EMI-suodin IEC C14 -tulolla, versio sulakkeella (CW2A-6A-T)
Miksi valita tämä tuote?
Yhdistää IEC-verkkovirran ja EMI-suodatuksen yhteen paneelimoduuliin
Integroitu sulake yksinkertaistaa syöttötehon suojauksen suunnittelua
Metallinen suojattu kotelo tukee vakaata suorituskykyä ja päästöjen hallintaa
Vakiopaneeliasennus kiinnitysrei’illä
Asennus- ja käyttöohjeet
Asenna johtavaan (maadoitettuun) paneeliin/kaappiin asianmukaisen suodatus- ja suojaustoiminnan varmistamiseksi.
Huomioi liittimien oikea kytkentä: tulo (LINE) verkosta ja lähtö (LOAD) laitteeseen.
Kytke PE-johdin laitteen suojamaahan; asianmukainen maadoitus on välttämätöntä EMI-suodattimen tehokkuuden kannalta.
Sulaketta valittaessa käytä sopivaa tyyppiä ja arvoa sovelluksesi vaatimusten ja syöttösuojauksen mukaan.
Turvallisuushuomautus
Tuote on suunniteltu toimimaan enintään 250 VAC:n verkkojännitteellä. Väärä asennus voi aiheuttaa sähköiskun tai tulipalon.
Asennuksen ja liitännän saa suorittaa vain pätevä henkilö, kun laite on irrotettu virtalähteestä.
Varmista syöttöjohtojen riittävä suojaus ja vedonpoisto laitteen rakenteen mukaisesti.
