Descrizione

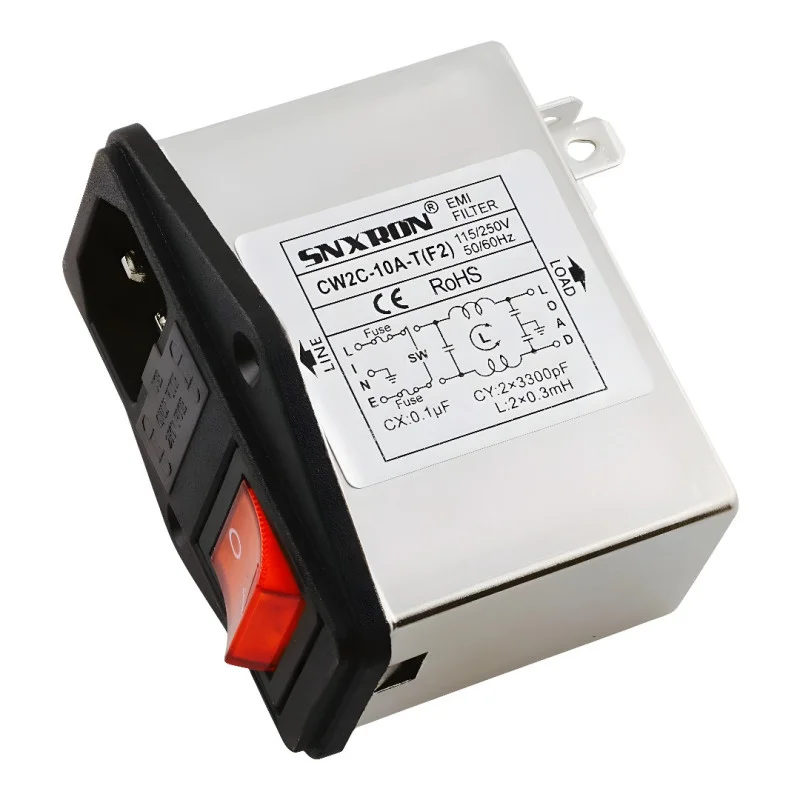

Vhodni modul za omrežno montažo, ki združuje vhodno vtičnico IEC C14, filter EMI in osvetljeno stikalo. Različica CW2C-10A-T(F2) je namenjena za napajanje naprav, kjer je potrebno odpravljanje motenj v omrežju in integrirana zaščita z dvojno varovalko (F2). Namestitev je zasnovana za montažno luknjo v plošči.
Tehnične specifikacije
Model: CW2C
Tip: IEC vtičnica z močnostnim filtrom (omrežni vhodni EMI filter z IEC vtičnico)
Nazivna napetost: 115/250 VAC
Nazivni tok: 3A, 6A, 10A (odvisno od različice)
Preklapljanje: rdeča z osvetlitvijo ozadja
Delovna frekvenca: 50/60 Hz
Zaščita: dvojna varovalka (F2)
Vrsta vhoda: IEC C14
Priključek: enofazni
Uhajalni tok: < 0,5 mA
Delovna temperatura: -25 do +85 °C
Podnebna kategorija: 25/085/21
Material/zasnova: ohišje z nikljano površino
Dimenzije (glede na dokumente): 66 × 52 × 58 mm
Certifikat (glede na dokumente): CE, RoHS
Montaža: montaža v montažno luknjo v plošči
Funkcije in lastnosti
Vgrajen EMI filter za zmanjšanje visokofrekvenčnih motenj na vhodu naprave
Vhodni konektor IEC C14 in stikalo v enem modulu
Dvojna varovalka (F2) za zaščito napajalnih vej v skladu z zasnovo naprave
Primerno za standardne omrežne aplikacije 115/250 VAC pri 50/60 Hz
Montaža na ploščo za hitro namestitev v omarico z opremo
Idealno za
Vhodna moč za industrijsko in laboratorijsko opremo
Vhodna moč za merilne naprave in krmilne enote
Oprema, ki zahteva kombinacijo napajalnega kabla IEC, stikala in omrežnega EMI filtra
Storitvena in proizvodna uporaba pri načrtovanju in montaži električnih omaric
Vsebina paketa
1× vhodni filter IEC za ploščo CW2C z vklopnim/izklopnim stikalom
Zakaj izbrati ta izdelek?
Kompaktna integracija več funkcij (IEC C14 + stikalo + EMI filter + varovalka) v enem samem elementu plošče
Parametri, primerni za običajno omrežno napajanje 115/250 VAC in tokovno obremenitev do 10 A
Montaža na ploščo poenostavi zasnovo vhodne moči naprave
Navedeni certifikati (CE, RoHS) v skladu z razpoložljivimi dokumenti
Navodila za namestitev in uporabo
Namestite v ustrezno montažno luknjo v plošči in zagotovite mehansko stabilnost v skladu z zasnovo omarice.
Upoštevajte pravilno priključitev vodnikov LINE (L), NEUTRAL (N) in PE v skladu z oznakami na modulu in v skladu s shemo vaše naprave.
Izhodno stran (LOAD) priključite na napajalni tokokrog naprave, vhodno stran pa na omrežno napajanje.
Izberite in namestite varovalke v skladu z zahtevami uporabe in konstrukcijskimi omejitvami naprave.
Varnostno obvestilo
Izdelek je zasnovan za delovanje z omrežno napetostjo do 250 VAC. Nepravilna namestitev lahko povzroči električni udar ali poškodbo naprave.
Namestitev in priključitev mora izvesti usposobljena oseba v skladu z veljavnimi standardi in predpisi.
Pred kakršnim koli posegom napravo izključite iz električnega omrežja in preverite, ali ni napetosti.
Zagotovite zanesljivo povezavo zaščitnega vodnika PE.
