Descrizione

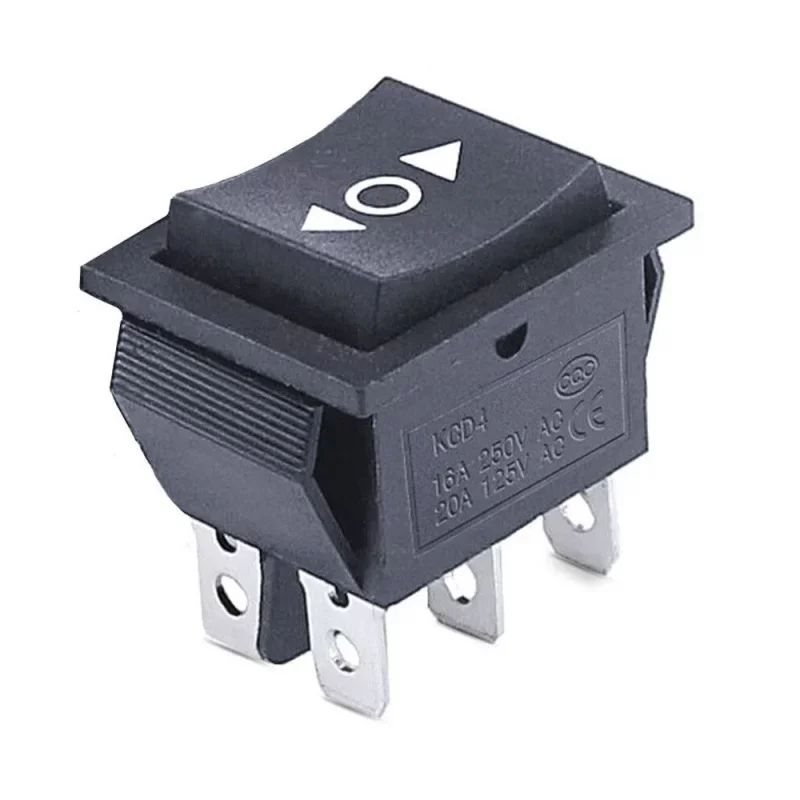

Den rektangulära vippströmbrytaren av typen KCD4 är avsedd för panelmontering och kopplingskretsar i tre lägen PÅ-AV-PÅ. Konstruktionen är återstående (momentär), d.v.s. efter att spaken släppts återgår den till utgångsläget. Pilsymboler underlättar operatörens orientering vid riktningsstyrning.
Tekniska specifikationer
Typ: KCD4
Kontaktfunktion: PÅ-AV-PÅ (brytare)
Version: utan låsning (vridmoment)
Nominell belastning: max. 250 V / 15 A
Nominell belastning (alternativ): 125 V / 20 A
Antal stift: 6-stift
Kontakter: Faston 6,3 mm
Skyddsklass: IP20
Färg: svart
Markeringar på vaggan: pilar
Monteringshål (urskärning): 29,5 x 22,4 mm
Kroppsmått: 31 x 25 x 35 mm
Monteringshöjd (nödvändigt djup i panelen): 28 mm
Funktioner och egenskaper
Treläges PÅ-AV-PÅ-brytare för riktningsval eller två lägen med neutralläge
Icke-spärrande vridmomentdesign för kortvarig drift
Panelmontering i en rektangulär urskärning
Terminaler för snabb anslutning med 6,3 mm Faston-platta kontakter
Piktogram på vaggan för tydlig positionsidentifiering
Idealisk för
Kontrollpaneler och växlar
Riktningsstyrning av likströmsmotorer (. framåt/bakåt) i kombination med lämplig kabeldragning
Enhetslägeskontroll med mittläge avstängt
Industriella och verkstadsapplikationer, testfixturer
Paketinnehåll
1x KCD4 vippbrytare
Varför välja den här produkten?
Standard KCD4-format för enkelt utbyte i befintliga paneler
Momentversion lämplig för styrning där återgång till startposition krävs
Enkel anslutning via 6,3 mm Faston och snabb panelmontering
Tydligt definierade monteringshål och installationsdjup för paneldesign
Installations- och bruksanvisning
Kontrollera monteringshålets storlek på 29,5 x 22,4 mm och det erforderliga djupet i panelen på 28 mm före installation.
För anslutningar, använd motsvarande 6,3 mm Faston-kontakter och kablar dimensionerade för applikationens aktuella belastning.
Verifiera kontakternas anslutning genom mätning eller enligt diagrammet för din applikation (PÅ-AV-PÅ, 6 stift).
Säkerhetsmeddelande
När produkten används med en nätspänning på 220250 VAC är det nödvändigt att följa principerna för arbete med elektrisk utrustning. Utför endast installation och service när strömförsörjningen är frånkopplad.
Observera erforderliga isolationsavstånd, säkringar och kapslingar enligt den specifika tillämpningen. Kapsling IP20 skyddar inte mot vattenintrång.
