Descrizione

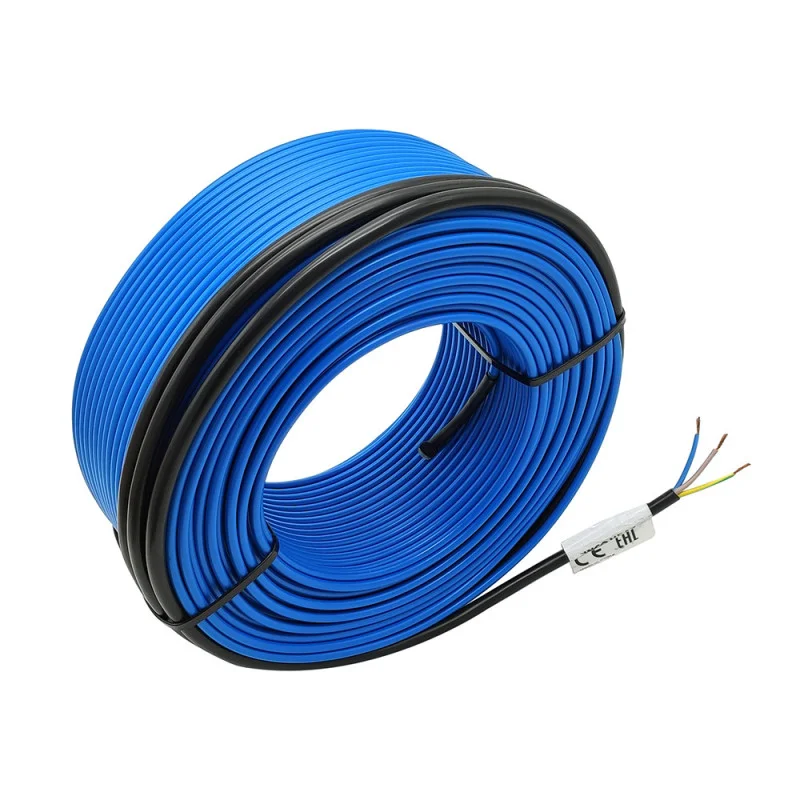

Vykurovací kábel SH20 je určený na elektrické podlahové vykurovanie v interiéroch. Ide o spoľahlivé a osvedčené riešenie pre komfortné temperovanie aj hlavný zdroj vykurovania podlahových plôch. Vďaka konštantnému výkonu 20 W na meter zaisťuje rovnomerné rozloženie tepla a dlhodobo stabilnú prevádzku pri napájaní 230 V AC.
Technické špecifikácie
Model: SH20
Typ: vykurovací kábel pre podlahové vykurovanie
Napájacie napätie: 230 V AC ±10 %
Merný výkon: 20 W/m
Počet vodičov: 2
Materiál vodiča: meď
Typ vodiča: lankový
Izolácia: fluoropolymér
Vonkajší plášť: PVC
Maximálna okolitá teplota: 105 °C
Minimálna inštalačná teplota: 5 °C
Minimálny polomer ohybu: 38 mm
Vonkajší priemer kábla: 5 mm
Dĺžka prívodného napájacieho kábla: 2 m (čierny)
Certifikácia: CE, RoHS
Použitie: vnútorné podlahové vykurovanie
Ako zvoliť vhodnú dĺžku vykurovacieho kábla
Voľba správnej dĺžky vykurovacieho kábla závisí od požadovaného celkového výkonu a veľkosti vykurovanej plochy. Kábel SH20 má pevne daný výkon 20 W na každý meter dĺžky, preto sa celkový výkon vypočíta jednoducho vynásobením dĺžky kábla.
10 m kábla = 200 W
15 m kábla = 300 W
20 m kábla = 400 W
25 m kábla = 500 W
50 m kábla = 1000 W
Na podlahové vykurovanie sa bežne používa plošný výkon v rozmedzí 100150 W/m² v závislosti od typu miestnosti, skladby podlahy a úrovne tepelnej izolácie. Dĺžku kábla je nutné zvoliť tak, aby celkový výkon zodpovedal tejto hodnote. Kábel sa nikdy neskracuje vždy sa volí správna dĺžka podľa návrhu.
Odborné vysvetlenie funkcie
Vykurovací kábel SH20 pracuje na princípe odporového ohrevu. Po pripojení na sieť 230 V AC preteká vodičom elektrický prúd, ktorý sa vplyvom elektrického odporu mení na teplo. Toto teplo sa rovnomerne prenáša do podlahovej konštrukcie, kde dochádza k jeho akumulácii a postupnému vyžarovaniu do priestoru.
Kábel je určený na inštaláciu do poteru, samonivelizačnej hmoty alebo pod dlažbu. Pre správnu funkciu a bezpečnú prevádzku musí byť vždy používaný v spojení s podlahovým termostatom a teplotným čidlom, ktoré zaisťujú reguláciu a ochranu proti prehriatiu.
Ideálne pre
Elektrické podlahové vykurovanie kúpeľní
Obytné miestnosti a chodby
Kuchyne a technické miestnosti
Doplnkové aj hlavné vykurovanie interiérov
Obsah balenia
Vykurovací kábel SH20 zvolenej dĺžky
Pripojený napájací kábel 2 m
Dôležité upozornenie práca s napätím 230 V
Produkt je napájaný sieťovým napätím 230 V AC.
Inštaláciu smie vykonávať iba kvalifikovaná osoba podľa platných elektrotechnických predpisov.
Vykurovací kábel nesmie byť skracovaný, krížený ani mechanicky poškodený.
Pripojenie musí byť vykonané cez vhodný termostat a ochranné prvky.
Nesprávna inštalácia môže viesť k poškodeniu zariadenia, úrazu elektrickým prúdom alebo požiaru.
Prečo zvoliť tento produkt
Osvedčený vykurovací kábel s konštantným výkonom
Rovnomerné a efektívne rozloženie tepla
Vhodný pre dlhodobú nepretržitú prevádzku
Kvalitné materiály a certifikácia CE
Profesionálne riešenie pre podlahové vykurovanie
Prehľad dostupných variant vykurovacieho kábla SH20
Nižšie uvedená tabuľka slúži na rýchly výber správnej dĺžky vykurovacieho kábla podľa požadovaného výkonu. Každý model má pevne daný výkon 20 W na meter a je určený na napájanie 230 V AC.
| SH20-5 | 100 W | 220 V | 484 | 5 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-10 | 200 W | 220 V | 242 | 10 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-15 | 300 W | 220 V | 161 | 15 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-20 | 400 W | 220 V | 121 | 20 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-25 | 500 W | 220 V | 97 | 25 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-30 | 600 W | 220 V | 81 | 30 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-35 | 700 W | 220 V | 69 | 35 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-40 | 800 W | 220 V | 61 | 40 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-45 | 900 W | 220 V | 54 | 45 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-50 | 1000 W | 220 V | 48 | 50 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-60 | 1200 W | 220 V | 40 | 60 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-70 | 1400 W | 220 V | 35 | 70 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-80 | 1600 W | 220 V | 30 | 80 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-90 | 1800 W | 220 V | 27 | 90 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-100 | 2000 W | 220 V | 24 | 100 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-110 | 2200 W | 220 V | 22 | 110 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-120 | 2400 W | 220 V | 20 | 120 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-130 | 2600 W | 220 V | 19 | 130 m | 2,25 m | 4,6 ± 1 mm | Modrá |
| SH20-140 | 2800 W | 220 V | 17 | 140 m | 2,25 m | 4,6 ± 1 mm | Modrá |
Niektoré modely môžu byť na objednávku pre viac informácií nás konatktujte!
