Descrizione

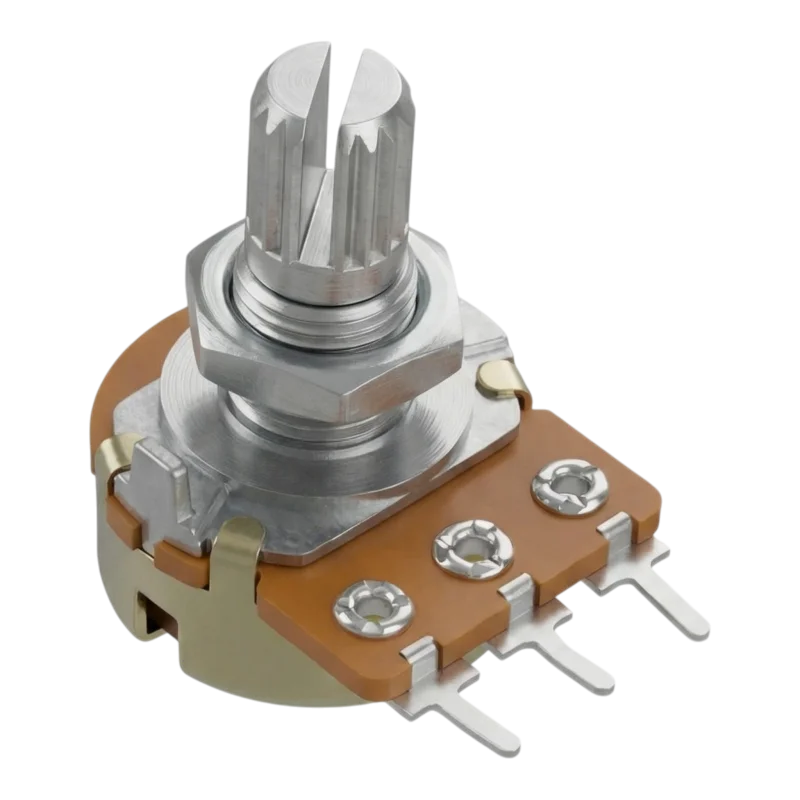

A WH148 panelre szerelhető forgópotenciométer egy passzív vezérlőelem, amelyet elektromos és elektronikus áramkörök folyamatos ellenállásának változtatására terveztek. A 3 kivezetéses kialakítás lehetővé teszi feszültségosztóként és változtatható ellenállásként való használatát. A termék lineáris B karakterisztikával és számos ellenállásértékkel kapható eszközökbe, vezérlőpanelekbe, valamint hobbi- és szervizalkalmazásokba való beépítéshez.
Műszaki adatok
Terméktípus: forgó potenciométer
Modellsorozat: WH148
Kialakítás: axiális, panelre szerelhető
Tűk száma: 3 tű
Jellemzők: lineáris, B jelölés
Verzió: mono
Sín típusa: drót
Fordulatszám: 1
Forgásszög: 300°
Névleges ellenállásértékek: B1K, B2K, B5K, B10K, B20K, B50K, B100K, B250K, B500K, B1M (változattól függően)
Ellenállástűrés: ±20%
Linearitási tűréshatár: ±5%
Teljesítményveszteség (Pd): 125 mW
Maximális üzemi feszültség: 200 V
Minimális szigetelési ellenállás: 1000 mOhm
Test méretei: 29x25x17 mm
Tengelyhossz: 13 mm
Tengely átmérője: 6 mm
Csapok közötti távolság: 5 mm
Rögzítőfurat átmérője: 7,2 mm
Rögzítés: anyával
Funkciók és jellemzők
Manuális ellenállásállítás a tengely elforgatásával.
A hárompólusú csatlakozás lehetővé teszi feszültségosztóként való használatát.
A lineáris ellenállásváltozás alkalmas műszaki vezérlési és beállítási funkciókhoz.
Az axiális tengelyt a készülék paneljébe vagy előlapjába való rögzítésre tervezték.
A mechanikus rögzítés egy anyával biztosítja a szilárd illeszkedést a rögzítőfuratban.
A többféle ellenállásváltozat elérhetősége megkönnyíti a megfelelő szabályozási tartomány kiválasztását.
Ideális a következőkhöz:
Jelszint szabályozása elektronikus áramkörökben.
Beállító és vezérlő elemek eszközökben és panelekben.
Készletek, prototípusok és elektronikai szerviz és javítás.
Egyszerű analóg vezérlőáramkörök.
A csomag tartalma
1x WH148 potenciométer, 3 tűs
Miért válassza ezt a terméket?
Világosan definiált lineáris B karakterisztika műszaki használatra.
Széles ellenállásérték-választék egyetlen tervezési sorozaton belül.
Kompakt panelkialakítás szabványos háromtűs csatlakozóval.
Az ismert szerelési méretek megkönnyítik az alkatrész tervezését és cseréjét.
Telepítési és üzemeltetési utasítások
Szerelje be a potenciométert egy megfelelő átmérőjű furatba, és rögzítse anyával.
Forrasztáskor korlátozza a tűk melegítési idejét, hogy elkerülje a belső szerkezet károsodását.
Telepítés előtt ellenőrizze a szükséges ellenállásértéket és a külső és középső csatlakozók helyes csatlakoztatását.
Vegye figyelembe az alkatrész maximális üzemi feszültségét és teljesítményveszteségét.
Biztonsági figyelmeztetés
Az alkatrész nem a megadott elektromos terhelési határérték feletti működésre készült.
A helytelen bekötés károsíthatja a potenciométert vagy a downstream áramkört.
A telepítést és szervizelést csak lekapcsolt tápellátás mellett végezze.
Veszélyes feszültséghez csatlakoztatott berendezésekben történő használat esetén gondoskodni kell a megfelelő szerkezeti védelemről és a szakszerű telepítésről.
