Descrizione

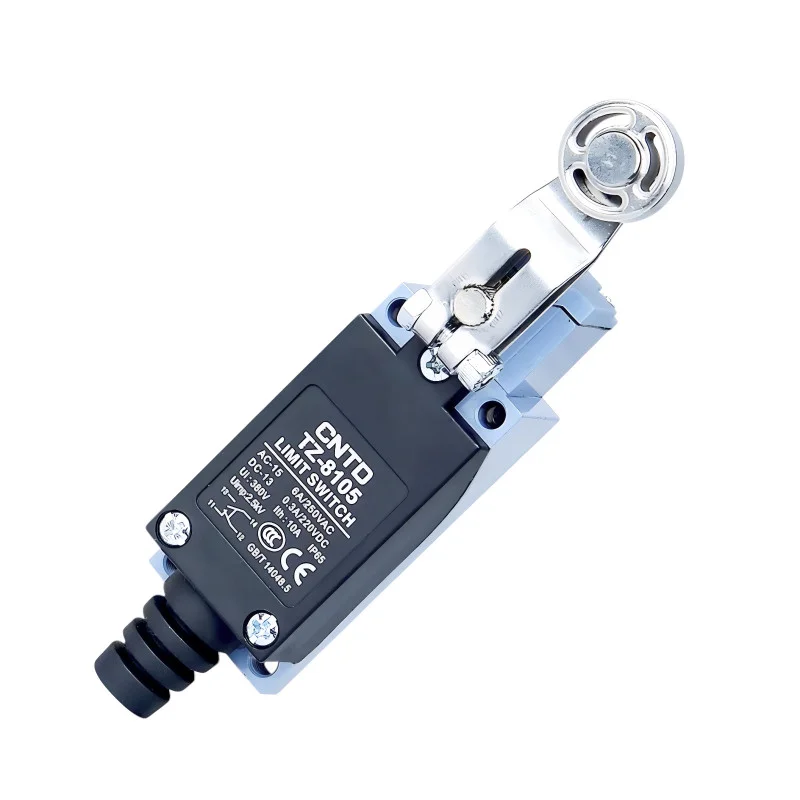

Wyłącznik krańcowy CNTD TZ-8105 z serii TZ-8 to wytrzymały, przemysłowy wyłącznik mechaniczny z pionową dźwignią zakończoną metalową rolką. Ta konstrukcja idealnie nadaje się do zastosowań z podejściem bocznym lub pochyłym, gdzie wymagane jest płynne przenoszenie ruchu, niskie tarcie i wysoka odporność mechaniczna. Metalowa rolka znacznie zmniejsza zużycie podczas częstych cykli i zapewnia długą żywotność.
Dane techniczne
Typ: mechaniczny wyłącznik krańcowy
Model: TZ-8105
Kontroler: dźwignia pionowa z rolką metalową
Układ styków: 1× NO + 1× NC (podwójny obwód)
Prędkość robocza: 5 mm/s do 0,5 m/s
Rezystancja styku: maks. 25 m
Rezystancja izolacji: min. 100 M (przy 500 V DC)
Wytrzymałość dielektryczna: 1500 V AC / 1 minuta
Żywotność mechaniczna: 1 000 000 cykli
Żywotność elektryczna: ponad 500 000 cykli przełączania
Temperatura pracy: od -20°C do +70°C
Wilgotność względna: 95% RH
Ochrona: IP65
Wymiary: 29 × 27 × 127 mm
Waga: 155 g
Napięcia i prądy znamionowe
| Rezystancyjny (prąd przemienny) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Rezystancyjny (prąd stały) | 830 V prądu stałego | 5 A | 5 A |
| 125 V prądu stałego | 0,4 A | 0,4 A | |
| 250 V prądu stałego | 0,2 A | 0,2 A | |
| Indukcja (prąd przemienny) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Indukcyjny (prąd stały) | 830 V prądu stałego | 4 A | 4 A |
| 125 V prądu stałego | 3 A | 3 A | |
| 250 V prądu stałego | 3 A | 3 A | |
| Prąd udarowy | 12 A | 24 A |
Funkcje i cechy
Dźwignia pionowa umożliwiająca niezawodne przenoszenie ruchu bocznego
Metalowy wałek zapewniający niskie tarcie i wysoką odporność mechaniczną
Płynna praca podczas podejścia skośnego i bocznego
Podwójny mechanizm sprężynowy zapewniający długą żywotność
Wytrzymały stop aluminium i wzmocniona obudowa z tworzywa sztucznego
Odporność na wodę, kurz i olej (IP65)
Idealny dla
Automatyka przemysłowa
Systemy przenośnikowe i obsługowe
CNC i obrabiarki
Linie pakujące i montażowe
Zastosowania z podejściem bocznym lub kątowym
Zawartość opakowania
Wyłącznik krańcowy CNTD TZ-8105
Dlaczego warto wybrać ten produkt?
Przejrzysta tabela znamionowych napięć i prądów
Wysoka trwałość mechaniczna i elektryczna
Trwała konstrukcja przemysłowa
Niezawodna praca nawet w wymagających warunkach
Sprawdzona jakość serii CNTD TZ-8
