Descrizione

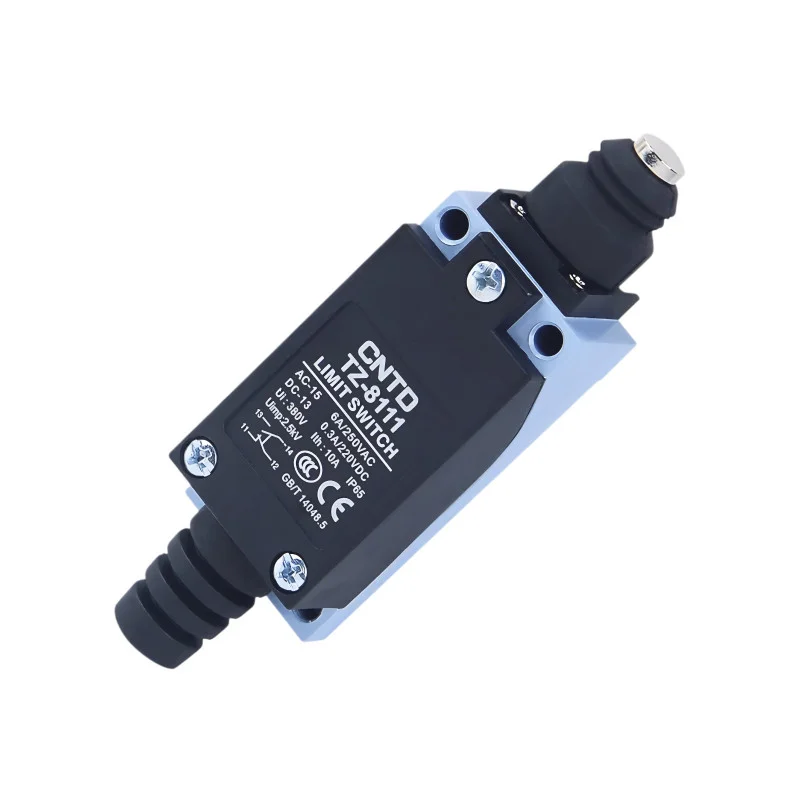

Wyłącznik krańcowy CNTD TZ-8111 z serii TZ-8 to przemysłowy mechaniczny wyłącznik krańcowy z tłokiem trzpieniowym (dociskowym), zaprojektowany do dokładnego i niezawodnego wykrywania położeń krańcowych i ograniczników mechanicznych. Konstrukcja trzpienia umożliwia bezpośrednie przenoszenie siły bez sprężystego wystającego elementu, co gwarantuje jednoznaczne przełączanie i wysoką powtarzalność nawet przy częstych cyklach.
Dane techniczne
Typ: mechaniczny wyłącznik krańcowy
Model: TZ-8111
Siłownik: tłok popychający sworzeń
Układ styków: 1× NO + 1× NC (podwójny obwód)
Prędkość robocza: 5 mm/s do 0,5 m/s
Rezystancja styku: maks. 25 m
Rezystancja izolacji: min. 100 M (przy 500 V DC)
Wytrzymałość dielektryczna: 1500 V AC / 1 minuta
Żywotność mechaniczna: 1 000 000 cykli
Żywotność elektryczna: ponad 500 000 cykli przełączania
Temperatura pracy: od -20°C do +70°C
Wilgotność względna: 95% RH
Ochrona: IP65
Wymiary: 29 × 27 × 114 mm
Waga: 140g
Napięcia i prądy znamionowe
| Rezystancyjny (prąd przemienny) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Rezystancyjny (prąd stały) | 830 V prądu stałego | 5 A | 5 A |
| 125 V prądu stałego | 0,4 A | 0,4 A | |
| 250 V prądu stałego | 0,2 A | 0,2 A | |
| Indukcja (prąd przemienny) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Indukcyjny (prąd stały) | 830 V prądu stałego | 4 A | 4 A |
| 125 V prądu stałego | 3 A | 3 A | |
| 250 V prądu stałego | 3 A | 3 A | |
| Prąd udarowy | 12 A | 24 A |
Funkcje i cechy
Tłok sworzniowy zapewniający precyzyjne i jednoznaczne przełączanie
Wysoka powtarzalność bez odkształceń sprężystych
Podwójny mechanizm sprężynowy zapewniający długą żywotność
Wytrzymały stop aluminium i wzmocniona obudowa z tworzywa sztucznego
Odporność na wodę, kurz i olej (IP65)
Stabilne parametry elektryczne zarówno dla zastosowań AC, jak i DC
Idealny dla
Automatyka przemysłowa
Systemy przenośnikowe i pozycjonujące
Maszyny CNC i centra obróbcze
Linie montażowe i pakujące
Precyzyjne wykrywanie pozycji krańcowych i ograniczników mechanicznych
Zawartość opakowania
Wyłącznik krańcowy CNTD TZ-8111
Dlaczego warto wybrać ten produkt?
Przejrzysta tabela znamionowych napięć i prądów
Wysoka trwałość mechaniczna i elektryczna
Kompaktowa i solidna konstrukcja przemysłowa
Niezawodna praca nawet w wymagających warunkach
Sprawdzona jakość serii CNTD TZ-8
