Descrizione

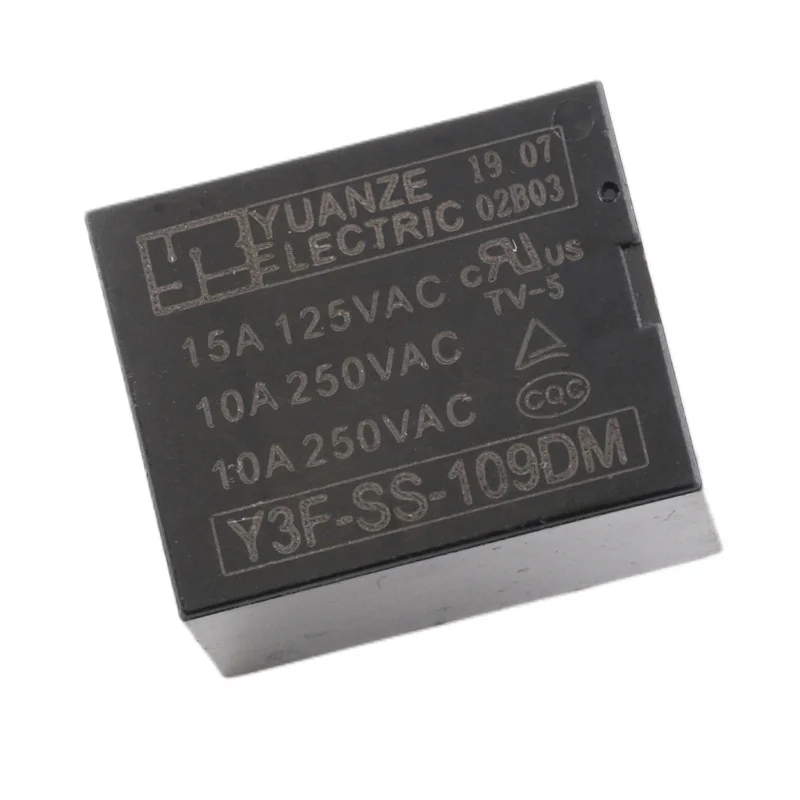

Az Y3F-SS-109DM elektromechanikus relé terhelések kapcsolására szolgál 9 V DC alacsony feszültségű vezérlőjel segítségével. Alkalmas tápegységekben, vezérlőegységekben, automatizálásban, valamint hálózati és DC áramkörök kapcsolásában való általános alkalmazásokhoz, miközben megőrzi az érintkezők névleges paramétereit.
Műszaki adatok
Modell: Y3F-SS-109DM
Típus: elektromechanikus teljesítményrelé, THT
Csapok száma: 4
Érintkező típusa: 1× váltóérintkező (SPDT, 1 C forma)
Tekercsvezérlő feszültség: 9 V DC
Kapcsolási feszültség (érintkezők): 250 V AC
Max. kapcsolási áram: 10 A
Tekercs ellenállása: 406
Méretek: 19,6 × 15,4 × 15,5 mm
Funkciók és jellemzők
A vezérlő rész (tekercs) galvanikus leválasztása a kapcsoló résztől (érintkezők)
Alkalmas AC és DC terhelések kapcsolására az érintkezők névleges paraméterein belül
Átmenőfuratos rögzítés NYÁK-ba (THT) a szilárd mechanikai rögzítéshez
A csomag tartalma
1× Y3F-SS-109DM relé
Biztonsági figyelmeztetés
230250 V AC feszültség átkapcsolása esetén áramütés veszélye áll fenn; a telepítést és a csatlakoztatást csak lekapcsolt tápellátás mellett végezze.
Tartsa be a NYÁK-on található szigetelési távolságokat, és a kapcsolt terhelésnek megfelelően használjon megfelelő védelmet és árnyékolást.
Ne lépje túl az érintkezők névleges feszültségét és áramát; induktív terhelések esetén használjon megfelelő zavarszűrőt.
