Descrizione

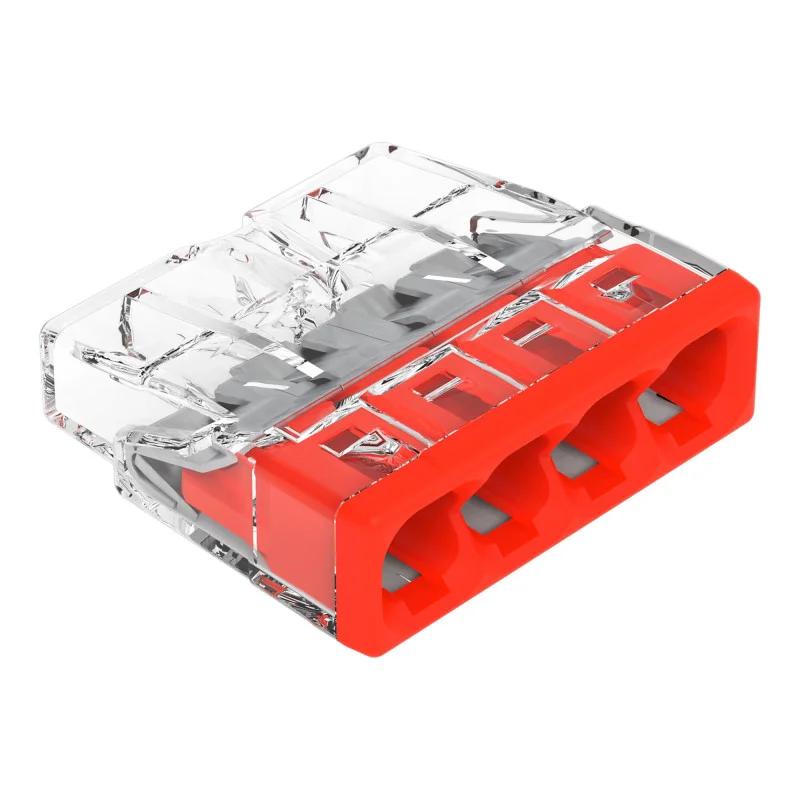

Zacisk instalacyjny WAGO 2273 PUSH WIRE przeznaczony jest do szybkiego podłączania przewodów jednodrutowych poprzez bezpośrednie włożenie, bez użycia narzędzi. Konstrukcja z 4 punktami przyłączeniowymi nadaje się do połączeń instalacji elektrycznych w ograniczonej przestrzeni, gdzie wymagane jest kompaktowe rozwiązanie i przejrzysta kontrola włożenia przewodu.
Dane techniczne
Typ produktu: zacisk łączący
Seria: WAGO 2273
Technologia łączenia: PUSH WIRE
Liczba punktów przyłączeniowych: 4
Liczba potencjałów: 1
Metoda sterowania: bezpośrednie wprowadzenie
Zaprojektowany dla przewodów litych
Przekrój przewodu: 0,52,5 mm2
AWG: 2016
Długość zdjęcia: 11 mm
Kierunek połączenia: boczny
Materiał przewodów łączących: miedź, aluminium
Napięcie znamionowe: 450 V
Prąd znamionowy: 24 A
Znamionowe napięcie udarowe: 4 kV
Temperatura powietrza otoczenia podczas pracy: do +60 °C
Temperatura pracy ciągłej: 105 °C
Oznaczenie temperatury zgodnie z normą EN 60998: T60
Materiał izolacyjny: poliwęglan (PC)
Kolor korpusu: przezroczysty
Kolor okładki: czerwony
Klasa palności wg UL94: V2
Grupa materiałowa: IIIa
Wymiary zacisku: 18 x 5,8 x 16,7 mm
Waga jednego zacisku: 1,3 g
Funkcje i cechy
Kompaktowa konstrukcja do stosowania w puszkach instalacyjnych i innych ograniczonych przestrzeniach
Technologia łączenia sprężynowego umożliwia szybkie i powtarzalne wkładanie przewodów
Przezroczysta obudowa umożliwia wizualną kontrolę prawidłowego włożenia przewodu
Otwór testowy umożliwia pomiary w stanie zainstalowanym
Przeznaczony do łączenia przewodów jednodrutowych pod jednym potencjałem
Idealny dla
Instalacja elektryczna w puszkach instalacyjnych
Łączenie przewodów stałych w wewnętrznych systemach rozdzielczych
Naprawy i modyfikacje stałych instalacji elektrycznych
Instalacje, w których wymagane są szybkie połączenia przewodów bez użycia śrub
Zawartość opakowania
1x WAGO 2273 PUSH WIRE zacisk instalacyjny, 4-żyłowy
Dlaczego warto wybrać ten produkt?
Znane i jednoznaczne parametry techniczne przewodów jednodrutowych w zakresie 0,52,5 mm2
Cztery punkty połączeń w kompaktowej obudowie
Bezpośrednie wkładanie przewodów ułatwia montaż bez konieczności przykręcania
Przezroczysta konstrukcja ułatwia sprawdzanie połączeń podczas instalacji
Parametry napięcia znamionowego, prądu i odporności temperaturowej odpowiadają zastosowaniom w instalacjach elektrycznych
Instrukcja instalacji i obsługi
Stosować wyłącznie do przewodów litych o określonym zakresie przekroju poprzecznego
Zdejmij izolację z przewodu na długość 11 mm i wsuń go prosto, aż do oporu.
Przed uruchomieniem należy sprawdzić, czy przewód jest całkowicie przesunięty przez przezroczystą obudowę.
Funkcjonalność połączenia można sprawdzić poprzez otwór testowy
Informacja o bezpieczeństwie
Produkt przeznaczony jest do instalacji elektrycznych o napięciu do 450 V.
Prace montażowe i ingerencje należy wykonywać wyłącznie przy odłączonym dopływie prądu.
Nieprawidłowe podłączenie może spowodować zwarcie, przegrzanie lub porażenie prądem.
Należy zwrócić uwagę na określony typ przewodu i zalecany zakres przekroju.
Montaż w stałych instalacjach elektrycznych powinien być przeprowadzony przez osobę posiadającą odpowiednie kwalifikacje zawodowe.
