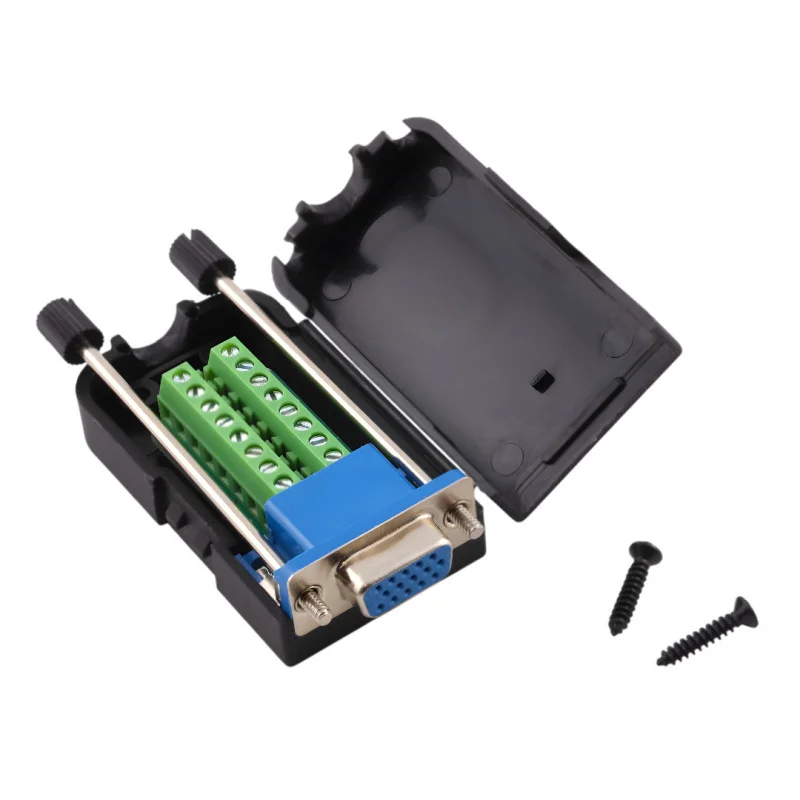

Złącze D-SUB DE15 (często błędnie nazywane DB15/VGA) umożliwia szybkie, bezlutowe podłączanie przewodów za pomocą zacisków śrubowych. Nadaje się do celów serwisowych, prototypowania oraz konwersji okablowania na standardowy 15-pinowy interfejs żeński z nakrętkami blokującymi.
Dane techniczne
Typ złącza: D-SUB DE15 (HD15), żeńskie , 3 rzędy styków
Blokada mechaniczna: zintegrowana nakrętka (przykręcona do elementu współpracującego)
Wymiary: 76 × 42 × 20 mm
Odstęp między rzędami pinów: 2,84 mm
Odstęp między pinami w rzędzie: 2,77 mm
Materiał: złącze metalowe + osłona plastikowa (ABS)
Podłączenie przewodów: zacisk śrubowy (bez lutowania)
Funkcje i cechy
Szybkie zakończenie okablowania na DE15 za pomocą zacisków, odpowiednie do wielokrotnego okablowania
Ochrona mechaniczna i odciążenie kabla w obudowie z tworzywa sztucznego
Zablokuj śrubą złącze do elementu współpracującego, aby uzyskać stabilne połączenie
Oznaczenie: w praktyce można spotkać się z nazwami DB15, VGA, Cannon-9 lub Canon9; technicznie poprawnym oznaczeniem jest D-SUB DE15
Idealny dla
Narzędzia serwisowe i diagnostyczne z interfejsem DE15
Prototypowanie i okablowanie laboratoryjne bez lutowania
Instalacje przemysłowe, w których wymagany jest montaż za pomocą złączy śrubowych
Konwersja okablowania na D-SUB DE15 w wiązkach kablowych
Zawartość opakowania
Złącze D-SUB DE15 żeńskie z blokiem zaciskowym w obudowie
Dlaczego warto wybrać ten produkt?
Umożliwia podłączenie przewodów bez lutowania za pomocą bloku zaciskowego
Standardowa mechanika D-SUB z nakrętkami zapewniającymi solidne dopasowanie
Połączenie złącza metalowego i obudowy ABS do ogólnego zastosowania technicznego
Rozwiązanie odpowiednie do szybkiego montażu, serwisu i testowania
Instrukcja instalacji i obsługi
Przed montażem należy sprawdzić rozmieszczenie pinów zgodnie z zastosowaniem i dokumentacją urządzenia.
Zdejmij odpowiednią izolację z przewodów i dokręć zaciski tak, aby nie poluzowały się pod wpływem drgań.
Po podłączeniu zamknij pokrywę i sprawdź, czy przewody nie stykają się z metalową częścią złącza poza wyznaczonymi miejscami.
Informacja o bezpieczeństwie
Produkt przeznaczony jest do podłączania sygnałów. Przed użyciem należy sprawdzić, czy parametry napięcia i prądu są odpowiednie do danego zastosowania.
Instalację należy przeprowadzać przy odłączonym zasilaniu urządzenia.
