Descrizione

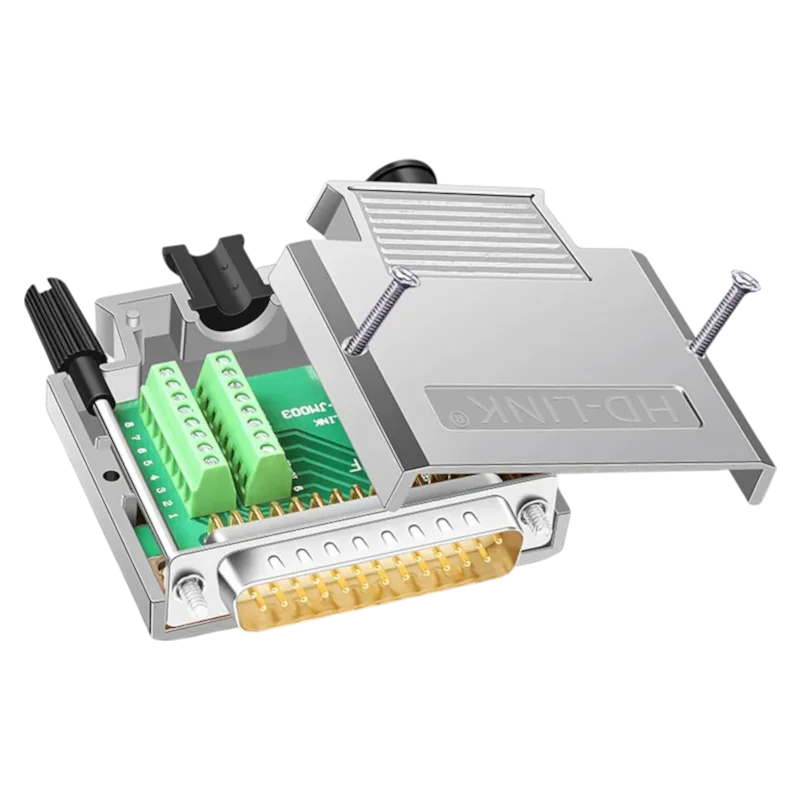

Metalowe złącze kablowe D-SUB DB25 (męskie) z pokrywką śrubową przeznaczone jest do zakańczania kabli wielożyłowych i tworzenia rozłączalnego połączenia w aplikacjach z interfejsem DB25. Konstrukcja śruby i nakrętki zapewnia solidne mechaniczne zablokowanie złącza i odciążenie kabla.
Dane techniczne
Typ złącza: D-SUB DB25
Konstrukcja: przewodowa, metalowa obudowa/pokrywa
Płeć: mężczyzna (mężczyzna)
Liczba pinów: 25
Układ styków: 2 rzędy
Montaż pokrywy: śrubowy
Blokada mechaniczna w połączeniu: śruby/nakrętki
Przepusty kablowe: 4 szt. (dla średnic 5 mm, 6 mm, 7,5 mm, 8,5 mm)
Wymiary (według zdjęcia): ok. 57 mm (szerokość), 56 mm (długość), 16 mm (wysokość)
Funkcje i cechy
Osłona metalowa zapewniająca zwiększoną odporność mechaniczną podczas instalacji kabla
Konstrukcja śrubowa umożliwia wielokrotne otwieranie i interwencję serwisową
Wymienne przelotki umożliwiające dopasowanie średnicy kabla i podstawowe odciążenie naprężenia
Śruby/nakrętki służące do dokładnego dokręcenia złącza do elementu współpracującego i ograniczenia samoistnego luzowania się
Idealny dla
Produkcja i naprawa kabli z interfejsem DB25
Urządzenia przemysłowe, technika pomiarowa i systemy sterowania
Okablowanie serwisowe i laboratoryjne, w którym wymagane jest mechaniczne blokowanie złączy
Zawartość opakowania
1× złącze D-SUB DB25 (męskie) z przykręcaną metalową osłoną
4× dławik kablowy (5 mm, 6 mm, 7,5 mm, 8,5 mm)
2× śruba
2× orzechy
Dlaczego warto wybrać ten produkt?
Standardowa konstrukcja DB25 zapewniająca kompatybilność ze zwykłymi odpowiednikami
Metalowa pokrywa przykręcana, przeznaczona do instalacji o wyższych wymaganiach dotyczących wytrzymałości mechanicznej
Możliwość doboru przepustu w zależności od średnicy kabla
Blokada mechaniczna złącza za pomocą śrub/nakrętek
Instrukcja instalacji i obsługi
Przed montażem należy wybrać przelotkę odpowiednią do średnicy kabla i dopasować ją do otworu w obudowie.
Skróć przewody do wymaganej długości, podłącz je do styków złącza i sprawdź poprawność sekwencji sygnałów.
Po podłączeniu zamknij pokrywę, dokręć śruby i sprawdź, czy kabel nie jest naprężony mechanicznie w pokrywie.
Podczas podłączania do elementu współpracującego należy użyć śrub/nakrętek, aby pewnie zamocować łącznik.
Informacja o bezpieczeństwie
Produkt przeznaczony jest do przesyłania sygnałów i danych. Przed przystąpieniem do jakichkolwiek czynności należy odłączyć urządzenie od zasilania.
Należy upewnić się, że piny są prawidłowo podłączone, zgodnie z używanym interfejsem, aby uniknąć uszkodzenia podłączonych urządzeń.
Należy unikać zwarć między przewodami oraz kontaktów z przewodzącymi częściami obudowy.
